CCD

     随着数码相机、手机相机的兴起，图像传感器正逐渐成为半导体产品中最耀眼的明星之一，而在图像传感器中，日商所独占的CCD传感器与百家争鸣的CMOS传感器都在尽力克服自身的缺点，希望成为市场上的主流技术。

CCD与CMOS传感器技术简介

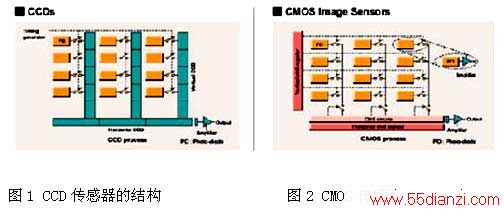

    CCD与CMOS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管(photodiode)进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。造成这种差异的原因在于：CCD的特殊工艺可保证数据在传送时不会失真，因此各个象素的数据可汇聚至边缘再进行放大处理；而CMOS工艺的数据在传送距离较长时会产生噪声，因此，必须先放大，再整合各个象素的数据。CCD与CMOS传感器的结构如图1所示。

    CCD（Charge CoupLED DevICe，电荷耦合组件）使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。

    CCD由许多感光单位组成，当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。它就像传统相机的底片一样的感光系统，是感应光线的电路装置，你可以将它想象成一颗颗微小的感应粒子，铺满在光学镜头后方，当光线与图像从镜头透过、投射到CCD表面时，CCD就会产生电流，将感应到的内容转换成数码资料储存起来。CCD像素数目越多、单一像素尺寸越大，收集到的图像就会越清晰。因此，尽管CCD数目并不是决定图像品质的唯一重点，我们仍然可以把它当成相机等级的重要判准之一。目前扫描机、摄录放一体机、数码照相机多数配备CCD。

  CCD经过长达35年的发展，大致的形状和运作方式都已经定型。CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。目前有能力生产 CCD 的公司分别为：SONY、Philips、Kodak、Matsushita、Fuji和Sharp，大半是日本厂商。

    CMOS（Complementary Metal-Oxide SEMIconductor，互补金属氧化物半导体组件）和CCD一样同为在数码相机中可记录光线变化的半导体。CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电） 和 P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。然而，CMOS的缺点就是太容易出现噪点， 这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。

    CMOS（左）和CCD（右）两种规格的材料制作的摄像头如图3所示。

CCD的基本工作原理

    CCD是由一系列排得很紧密的MOS电容器组成。它的突出特点是以电荷作为信号，实现电荷的存储和电荷的转移。因此，CCD工作过程的主要问题是信号电荷的产生、存储、传输和检测。以下将分别从这几个方面讨论CCD器件的基本工作原理。

（1）MOS电容器

CCD是一种固态检测器，由多个光敏像元组成，其中每一个光敏像元就是一个MOS（金属—氧化物—半导体）电容器。但工作原理与MOS晶体管不同。

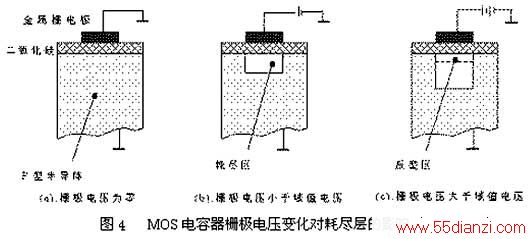

CCD中的MOS电容器的形成方法是这样的：在P型或N型单晶硅的衬底上用氧化的办法生成一层厚度约为100～150NM的SIO2绝缘层，再在SIO2表面按一定层次蒸镀一金属电极或多晶硅电极，在衬底和电极间加上一个偏置电压（栅极电压），即形成了一个MOS电容器（如图4所示）。

CCD一般是以P型硅为衬底，在这种P型硅衬底中，多数载流子是空穴，少数载流子是电子。在电极施加栅极电压VG之前，空穴的分布是均匀的，当电极相对于衬底施加正栅压VG时，在电极下的空穴被排斥，产生耗尽层，当栅压继续增加，耗尽层将进一步向半导体内延伸，这一耗尽层对于带负电荷的电子而言是一个势能特别低的区域，因此也叫做“势阱”。

    在耗尽状态时，耗尽区电子和空穴浓度与受主浓度相比是可以忽略不计的，但如正栅压VG进一步增加，接口上的电子浓度将随着表面势成指数地增长，而表面势又是随耗尽层宽度成平方率增加的。这样随着表面电势的进一步增加，在接口上的电子层形成反型层。而一旦出现反型层，MOS就认为处于反型状态（如图4所示）。显然，反型层中电子的增加和因栅压的增加的正电荷相平衡，因此耗尽层的宽度几乎不变。反型层的电子来自耗尽层的电子—空穴对的热产生过程。对于经过很好处理的半导体材料，这种产生过程是非常缓慢的。因此在加有直流电压的金属板上迭加小的交流信号时，反型层中电子数目不会因迭有交流信号而变化。

（2）电荷存储

    当一束光投射到MOS电容器上时，光子透过金属电极和氧化层，进入SI衬底，衬底每吸收一个光子，就会产生一个电子—空穴对，其中的电子被吸引到电荷反型区存储。从而表明了CCD存储电荷的功能。一个CCD检测像元的电荷存储容量决定于反型区的大小，而反型区的大小又取决于电极的大小、栅极电压、绝缘层的材料和厚度、半导体材料的导电性和厚度等一些因素。

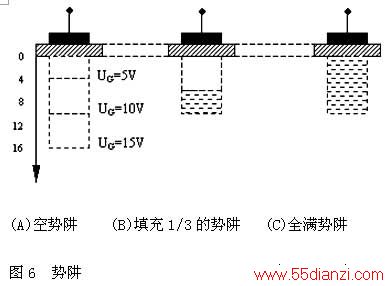

图5表示了SI-SIO2的表面电势VS与存储电荷QS的关系。曲线的直线性好，说明两者之间有良好的反比例线性关系，这种线性关系很容易用半导体物理中“势阱”的概念来描述。电子所以被加有栅极电压VG的MOS结构吸引到SI-SIO2的交接面处，是因为那里的势能最低。在没有反型层电荷时，势阱的“深度”与电极电压的关系恰如表面势VS与电荷QS的线性关系，如图6(A)所示。图6(B)为反型层电荷填充势阱时，表面势收缩。当反型层电荷足够多，使势阱被填满时，如图6(C)所示，此时表面势下降到不再束缚多余的电子，电子将产生“溢出”现象。

（3）电荷转移

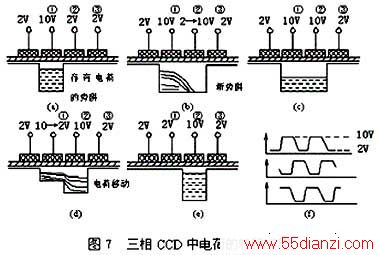

为了便于理解在CCD中势阱电荷如何从一个位置移到另一个位置，取CCD中四个彼此靠得很近的电极来观察，见图7。

假定开始时有一些电荷存储在偏压为10V的第二个电极下面的深势阱里，其它电极上均加有大于域值电压的较低电压（例如2V）。设图7（A）为零时刻（初始时刻），过T1时刻后，各电极上的电压变为如图7（B）所示，第二个电极仍保持为10V，第三个电极上的电压由2V变到10V，因这两个电极靠得很紧（间隔只有几微米），他们各自的对应势阱将合并在一起。原来在第二个电极下的电荷变为这两个电极下的势阱所共有，如图7（B）和7（C）所示。若此后电极上的电压变为图7（D）所示，第二个电极电压由10V变为2V，第三个电极电压仍为10V，则共有的电荷转移到第三个电极下面的势阱中，如图7（E）。由此可见，深势阱及电荷包向右移动了一个位置。

通过将一定规则变化的电压加到CCD各电极上，电极下的电荷包就能沿半导体表面按一定方向移动。通常把CCD电极分为几组，每一组称为一相，并施加同样的时钟脉冲。CCD的内部结构决定了使其正常工作所需的相数。图7所示的结构需要三相时钟脉冲，其波形图如图7（F）所示，这样的CCD称为三相CCD。三相CCD的电荷耦合（传输）方式必须在三相交迭脉冲的作用下才能以一定的方向，逐个单元的转移。另外必须强调指出的是，CCD电极间隙必须很小，电荷才能不受阻碍地自一个电极下转移到相邻电极下。这对于图7所示的电极结构是一个关键问题。如果电极间隙比较大，两相邻电极间的势阱将被势垒隔开，不能合并，电荷也不能从一个电极向另一个电极转移。CCD便不能在外部时钟脉冲的作用下正常工作。
