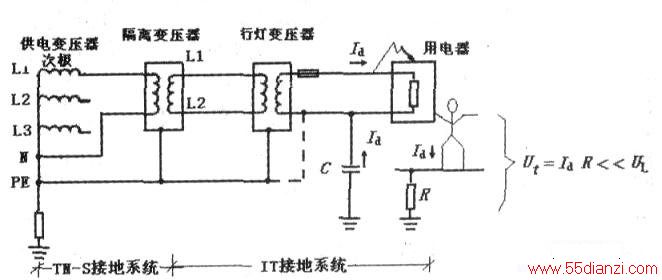

行灯变压器是一般的双绕组变压器，它输出的安全电压或特低电压，为携带型灯具或在其他特殊场所（潮湿、金属容器内）提供照明等。根据GB50303-2002《建筑电气工程施工质量验收规范》的规定，行灯变压器的低压侧应接地可靠。有些场所为了提高其施工人员的安全，在行灯变压器的前端加装隔离变压器也是一个不错的措施。但加装了隔离变压器后，行灯变压器的低压侧是不可接地的。如原行灯变压器的供电是属于TN-S接地系统，则其前端加装了隔离变压器后，使其变成了IT接地系统。IT接地系统的特点一是供电可靠性高，即发生一点接地还可以运行一段时间；二是人员触及带电部分不会受到电击；三是电源处不接地或经高阻抗接地的。见下图。
下图中人员触及碰壳用电器，不会遭受电击。但若行灯变压器的低压侧接PE线后（图中虚线）．等于由IT系统变回到TN系统，失去了加装隔离变压器的意义。此时如出现行灯变压器高低压绕组间严重漏电时，人员触及碰壳的用电器，如忽略接地电阻，全电压将加在人员身上，几乎是Ut=UL，流过人体的电流Id不再是由故障相至非故障相、经过电容C的很小的电容电流，而是经PE回到电源的、远远超过50mA使人员遭受电击、危及生命的电流。当行灯变压器前端加装隔离变压器后，已不适用于GB50303-2002中的20.1.1之2款。
