LVDS接口电路组成

　　液晶彩电或彩显对输入的信号（如TV、AV等）先进行解码，得到RGB信号，其处理过程与普通彩电基本相同，然后再经过RGB-LVDS转换，输出LVDS信号，送往液晶屏。由于液晶屏中的TFT只识别TTL(RGB)信号，因此送给液晶屏的LVDS又需通过解码得到TTL信号。
　　

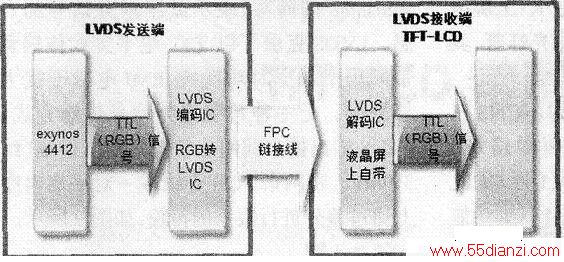

　　由此可知，LVDS接口电路包括两部分：一是主板侧的LVDS输出接口电路(LVDS发送端），二是液晶面板侧的LVDS输入接口电路（LVDS接收器）。LVDS发送端将TTL信号转换成LVDS信号，然后通过驱动板与液晶面板之间的排线或柔性电缆（常统称为上屏线）将信号传送到液晶面板侧的LVDS解码IC中，将串行信号转换为TTL电平的并行信号，再送往液晶屏时序控制与行列驱动电路中，如下图所示。
