计算机与微控制器的连接方法

计算机与微控制器的连接方法

点击数:7461 次   录入时间:03-04 11:41:32   整理:http://www.55dianzi.com   电路基础知识

  幸运的是,在对低价二进制位进行编程时,数值并不难转换为对应的二进制位,反之亦然。每种编程语言为这些子程序提供不同的实现方法,下面几节讲解使用Visual BasIC的简单方法。

  其他的语言如C语言提供更可靠的位处理操作等。下面的程序码例子更偏重于教基本原理,而不是直接应用于机器人。请掌握好概念,并把它们用于特定的场合。

  1.按二进制格式决定数字串代表的位

  把二进制数表示为数字串,是表达半字节或字节信息的一种方便的方法。例如,“0010”是一个半字节,代表数值2:

  另一个例子:数值11表示为4位的二进制数串“0010”

  有许多编程方法可以确定二进制格式各个位的取值。例如,您可能想确定在0至15中的任何一个二进制等效值每个位是O还是1。您可以制作一个速查表,其中列出0到15的16个数和对应的二进制等效值。但是,您可以想采用其他的一些方法,即利用编程语言所提供的命令和语句来完成转换。

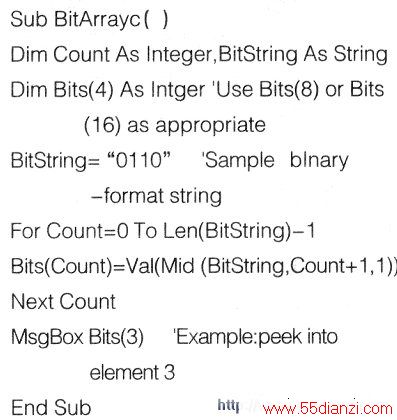

  一种方法是使用这里介绍的Mid语句来分析位串的每一位,最后返回字符的二进制值。这个程序是VisualBasic兼容型程序,它把每位的值(0或1)依次放入4单元的数组Bit(0)到Bit(3)中。虽然这个例子只说明4位的二进制串如何找到,这种方法同样可以应用于8位或16位的二进制串。

  这个程序的工作部分是For循环。它与Mid语句配合,把串内的每个字符(本例是“0110”)分解到数组的4个单元中。Val语句把分离出来的串字符变成数字。



www.55dianzi.com

  4.把二进制数变为十进制数

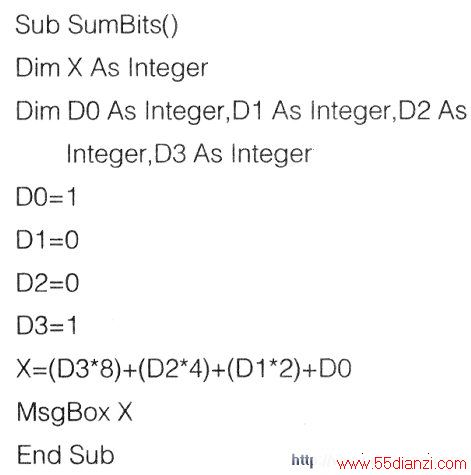

  您会有许多机会要把二进制数变为十进制数。为此只需进行一些简单的加法和乘法,具体如下面所示的VisualBasIC兼容型程序。其中规定了4个二进制位DO至D3的值。消息框MsgBox显示出您规定的二进制数的等效十进制数。例如1 001的运算结果为9。

  用OR操作掩蔽数值

  对计算机或微控制器端口的各个位进行操作很常见,但单独对个别位进行操作很常见,但单独对个别位进行操作往往是不可能的或不实际的。与此相反,您必须以4位或8位作为一组同时对各位进行控制。我们已经知道,在二进制记数制中,各个位有不同的权重,所心,12这个数是由以下各位组成的:

  设想您的计算机或微控制器有一个4位的端口。您用O至15的任一值对每一位进行设定;0代表0000二进制位,而15代表1111二进制位。您需要有一种方法去单独控制某一位,但不改变其他位的状态。为此可使用Or(或)掩蔽操作,用起来很简单:

  X=当前值Or待置1的位式中,当前值是当前4位的二进制值(只要利用QBasic中的Inp语句,就可以通过查询得到该端口的当前值),而待置1的位是您想把它为变为1的位。例如,假设当前值是7( 0111),而您想把第3位(权重为8)变为1,则可以X=70r8于是X变为15或1111。

  注:在许多情况下,但不是在一切情况下,“或”操作的结果如同两数相加。但这并不总是真的,所以不要养成把“或”操作当成两数相加的坏习惯。

  下面的Visual Basic兼容型程序说明如何利用“或”掩蔽操作对选中的位进行置1,但不改变其他位的状态。

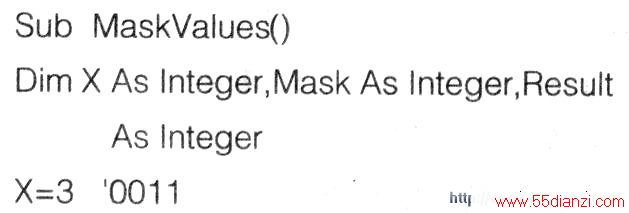

  假设×是您以前从端口读得的当前值,Mask是您想置1所选用的值,具体程序如下:

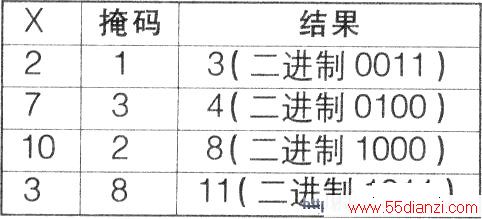

  按照程序中规定的数值( X=3.Mask=2),结果仍然是3.这是因为“2”所对应的位本来就被置1。实际上,如果把X改为另一值,如4(二进制为0100),则结果变为6,即代表二进制数0110。

  您也很容易把某一位关闭(即变为O).方法是使用Xor(异或)运算时,如下所示:

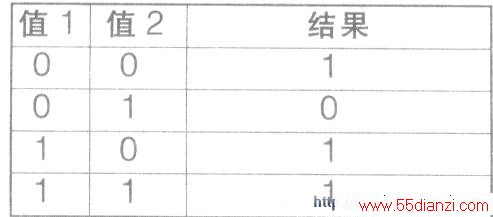

  若要了解Xor如何操作,请参考以下的真值表:
