黑表笔不动，用红表笔记逐个接触前置USB接口的插针。
如果还不放心，我们还可以继续判断电源正。因为USB使用的+5V电源，是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的，只要测量有哪根针与ATX电源的红或紫导通就可以了。
一些高档主板的USB供电不是直接由电源提供的，而是通过功率电源管按制USB供电当故障发生时切断对外设供电，或者使用限流IC把USB接口的输出电流限定为500MA。我们可以通过观察PCB板上线路连接来判断电源正的接法；也可以通过使用万用表的电阻档测量，与USB接口相连的保险电阻或控制电源管导通的插针，就是USB接口的正极。
六、USB接口的供电方法
1、采用＋5VSB或＋5V供电
一些低端主板生产厂家出于生产成本的考虑，有的是直接使用开关电源送出的＋5VSB或＋5V供电，其间有一个或根本没有保险电源或限流电阻。这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动。如果是主机正在工作时插入了问题USB外设就会导致主板立即重启。
因为后置USB接口与键盘接口相近，所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法，在键盘接口附近一般会有一个JB1跳线，用户可以选择是使用＋5VSB(可以提供键鼠开机功能，网络唤醒功能，但电流较小，无法满足移动硬盘供电)供电；或者是使用＋5V电源供电(提供电流较大，但无法键鼠开机)。不过一些主板在设计时就取消了跳线，所以当电脑关机时键鼠灯常亮，这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。

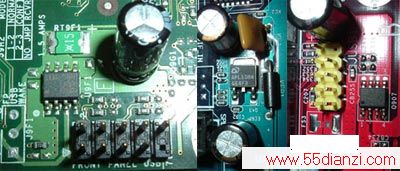

2、采用＋5V电源通过限流IC供电或使用电源管可控供电
这种设计一般见于中高档主板，在USB供电回路中有电容滤波，保险电阻，限流IC或功率电源管，这种设计可以保证主板的每个USB接口向外设提供最大500MA的供电电流，同时当外设短路时，限流IC会自动切断USB接口的供电，保证主机正常稳定的工作。不过，因为最大供电电流只有500MA，所以当我们使用移动硬盘时，往往就会出现无法认盘，认盘后文件读取不易，只能拷贝小文件不能拷贝大文件，拷贝文件容易死机等情况。
七、注意事项
六针的USB接口，其中的电源正和电源地是共用的。九针和十针的USB接口，第九针为空，是为了定位，防止USB接口反接，造成烧主板的情况。如果我们在判断时有疑问，我们还可以通过万用表辅助判断，以确定连接准确无误。
八、与其他接口的区别

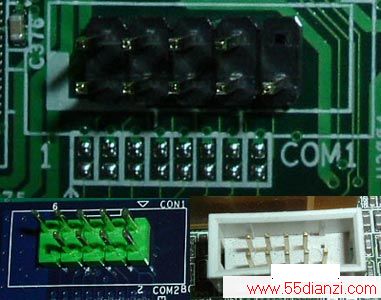

1、九针的COM接口
现在因为USB接口和1394接口的迅速普及，二者的连接安装方便，可以带电拔插，所以原来经常使用的COM端口现在已经较少出现在主板上了。生产厂家为了兼顾不同的客户群，只是在主板保留COM口的插针，供有需要的用户单独外接使用。
由于COM使用的也是九针接口，一些用户在连接前置USB接口时经常会出现错误。注意二者的区别，COM口的第十针是空的，同时外围一般会有一个图形框，再就是有明显的“COM”字母标注。

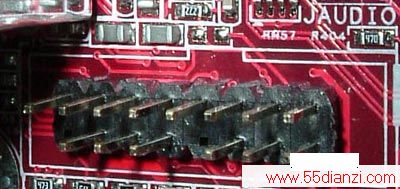

虽然前置音频接口(J_AUDIO)也是九针，但空针一般为第七针，同时该接口通常在声卡或后置耳麦接口附近。

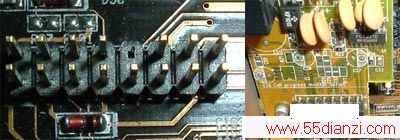

10针前置音频接口(隽星845PEML)，该音频接口与普通常见的九针前置音频接口有所不同，1,9是右声道，2,10是左声道，3,4，7为地，5为VCC，6为MIC IN，8为空脚。

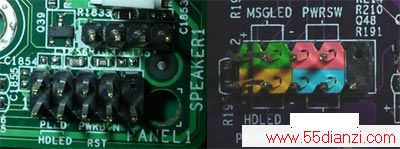

3、九针的前置面板接口
前置面板接口就是通常的电源开关，复位键，硬盘灯，电源灯。这几根线通常组合在一起，也正好是九根针，如果没有图示说明，那和前置USB接口非常相似。不过，我们可以注意到空针的为置也是第10针，特别是新的主板该接口都用明显的颜色加以区别，因此不容易出现错误。
见于技嘉GA-IG1000-G主板。

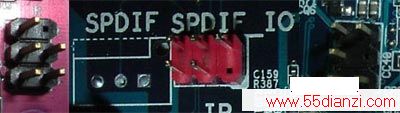

5、九针的SPDIF接口
见于技嘉和微星主板，不过该接口空针的位置为第五针。
见于微星MS-6566，6580等主板上，要注意该接口与前置USB接口非常相似，也是空缺第九针。
7、单排五针接口
红外接口
：红外接口的针脚定义和USB相似，也有VCC，GND两脚，再就是发送和接收两脚，不过红外接口用的单排五针空的是第四针，而非第五针。
网络唤醒接口：
该接口虽然也是单排五针，但它的五针齐全。
主板上的五针接口也有好几种，如红外，SPDIF接口，SUB_CEN接口，这几种接口虽然使用的双排六针，但只有五根针，一般不会当成USB接口使用。

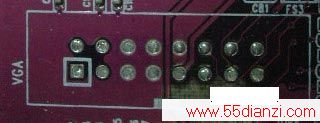

主板集成VGA接口：
该接口的使用在810之前的主板较常见，目前的主板一般都是直接使用板载VGA接口替代COM2接口的位置。
软猫接口：
如精英P6SET-ML，这种猫在370接口的主板上较常见，需要占用一定的CPU资源来完成数据的调制和解调功能，属专用接口，只能与厂家自己生产的软猫配套使用。类似的还有网卡接口等。
因为游戏手柄也越来越多的使用了即插即用的USB接口，所以声卡附带的15针GAME接口使用的机会也越来越少，所以部分生产厂家就在主板后置接口中省去了该接口，但在主板提供了扩展可能。
14针接置音频接口：
该前置音频接口见于技嘉U8668－D(七喜快乐2004)，在其他主板上没有多见，最右边多余的四根针可以用来直接使用跳线帽来短接，使前后置音频接口同时起作用。否则后置接口将受前置接口的控制，当前置耳麦接口中插入话筒或耳机时，会自动切断后置接口的输入。

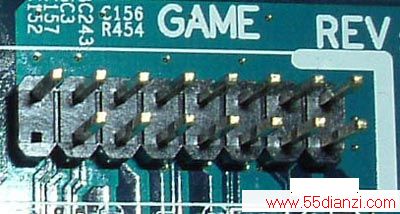

GAME接口：
8、五针接口
9、十五针接口
6、9针JDB接口

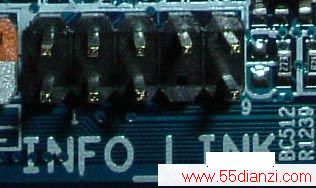

4、九针INFOLINK接口
