LVDS接口的组成

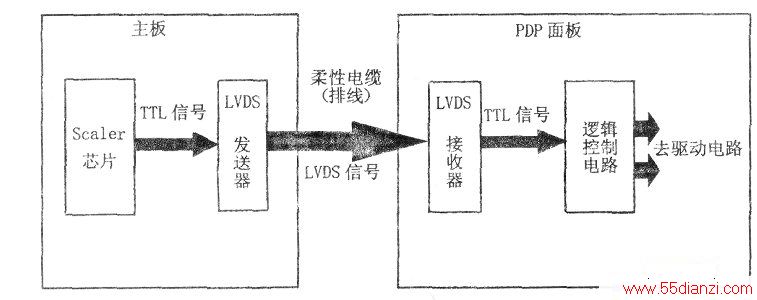

　　LVDS接口组成的示意图如下图所示，在数据传输过程中，还必须有时钟信号的参与，无论传输数据还是传输时钟信号，LVDS（低压差分信号）接口都采用差分信号对的形式进行传输。所谓信号对，是指LVDS接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端），因此称做信号对。
　　
　　需要说明的是，不同的PDP彩电，其主板上的LVDS发送器不尽相同：有些LVDS发送器为独立的芯片(如DS90C385)；有些则集成在Scaler芯片中。
