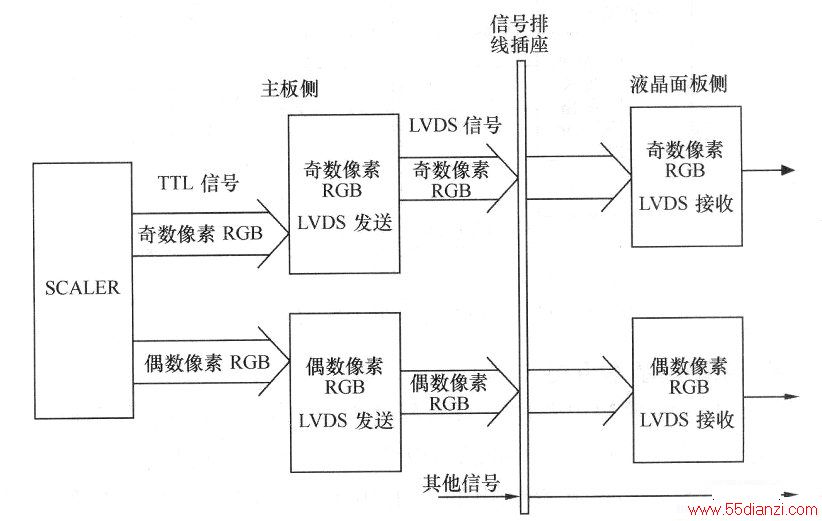

下图所示为双路传输RGB数据的LVDS接口电路方案之一。在这种电路配置方案中，使用了两片LVDS信号发送IC，一片IC发送奇数像素的RGB数据，另一片lC发送偶数像素的RGB数据。

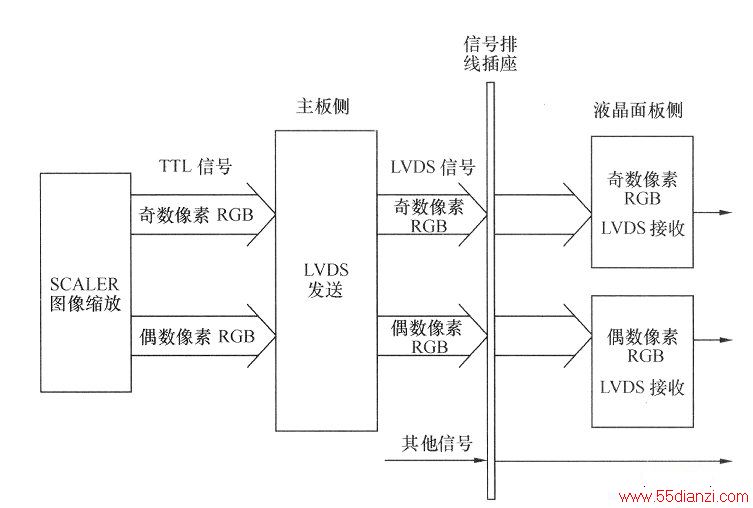

下图所示为双路传输RGB数据的LVDS接口电路方案之二。在这种电路配置方案中，只使用了一片LVDS信号发送IC。

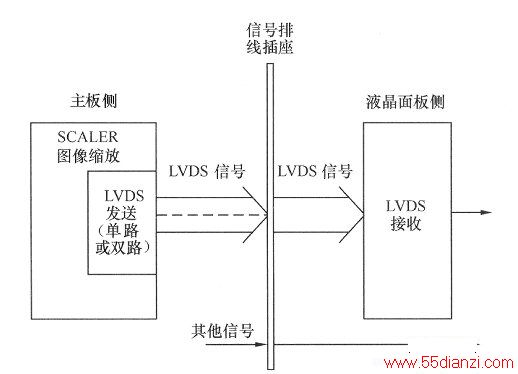

下图所示电路方案中没有使用单独的LVDS信号发送IC，LVDS信号发送电路已经集成在液晶彩电SCALER电路中。
