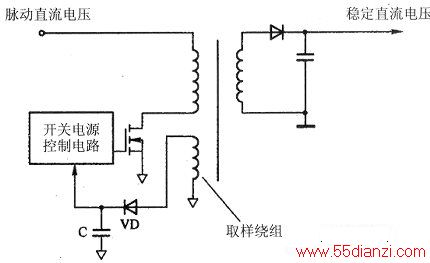

间接取样稳压电路的特点是：在开关变压器上专设一个取样绕组，经整流和波滤后，产生取样电路，反馈到开关电源控制电路，去控制开关管的导通与截止时间，从而达到稳定输出电压的目的。由于取样绕组和次取绕组采用紧耦合结构，所以，取样绕组被感应的脉冲电压的高低就间接地反映了输出电压的高低，因此，这种取样方式称为间接取样方式，如下图所示。
间接取样方式的缺点是：稳压瞬间响应差，当输出电压因市电电压等原因发生变化时，需经开关变压器的耦合才能反映到取样绕组，不但响应速度慢，而且不便于空载检修。检修时，一般应在主电源输出端接假负载。
