1.基于开关电源的负脉冲充电器
该类充电器，是在开关电源转换为低压直流电源后，在浮充状态下进行约2个小时的脉冲叠加充电脉冲电路形式较多，但频率多为商频，主要设计在5kHz-20kHz之间，这类充电器的脉冲。

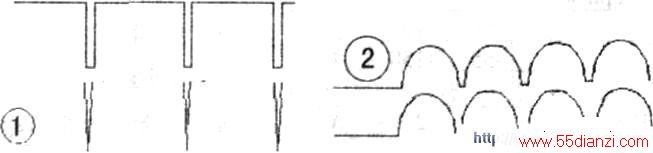

仅仅是在电池浮充状态下进行。在平时充电不使用。其典型代表为天能充电器，其原理及电路分析。这类负脉冲充电器工作于负脉冲状态时。其波形见左上图所示。左上图中上为理想波形。下为实际波形。
用专用芯片设计的脉冲充电器，近年也出现了一些产品。如郑驰充电器。据称有脉冲充电功能。
2.含工频脉冲的充电器
含工频脉冲的充电器，是在其利用工频变压器或电容进行降压后，在整流后不加电容滤波的电路，都属于工频脉冲充电电路。利用工频变压器降压的这类电路在大功率充电器上最为常见。如电池容最上60Ah以上的电池充电。很多都配套为这类脉冲充电器。
只是，这类脉冲的频率为50Hz.并且其脉冲尖峰不是很明显，只有正脉冲信号！充电器波形如右上图所示。上方为其理想波形，下方为实际波形。
3.外加脉冲转换电路的充电方式
目前。在电动车行业中。由于厂家对电动车成本缩减非常重视。故很多电动车所配充电器多为两阶段或三阶段充电器，均没有脉冲功能。

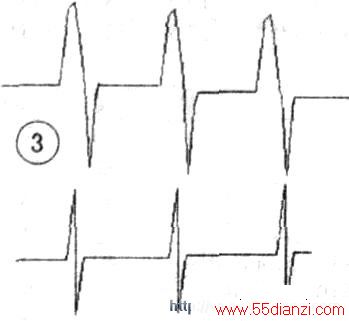

因而出现了正负脉冲转换器，即在一般充电器后打入该装置，可以使输出的直流电变为下图所示的脉冲充电波形。下图所示波形，是在一款名为“电动车专用铅酸蓄电池维护仪”上测试的。
上方为没接人电池的测试波形。下方为接入电池后测试的波形。这个转换装置。与很多大型电池修复仪的脉冲原理一样。从示波器上可以发现，其波形尖峰是很尖锐的。并且放大后。可以看到有很强的振荡波形存在。它既是一款维护仪。也可作为电池去硫化的维修仪使用。
该类转换电路。在为电池充电时同时接上。
使其整个充电过程在脉冲状态下完成。这样有利于防止电池在使用中电化学反应后充电迟钝，有效防止硫化。并能促进电池充电进程。提高充电效率。有助于遏制正极板软化。对电池充电。是非常有帮助的。
