3 CPLD+LVPECL可调窄脉冲的测试

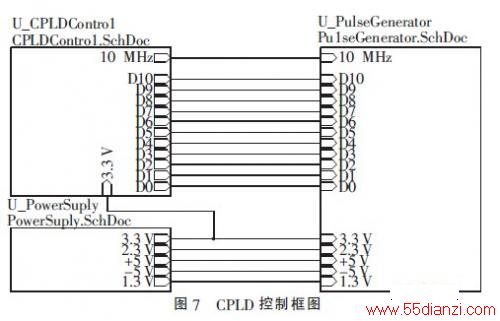

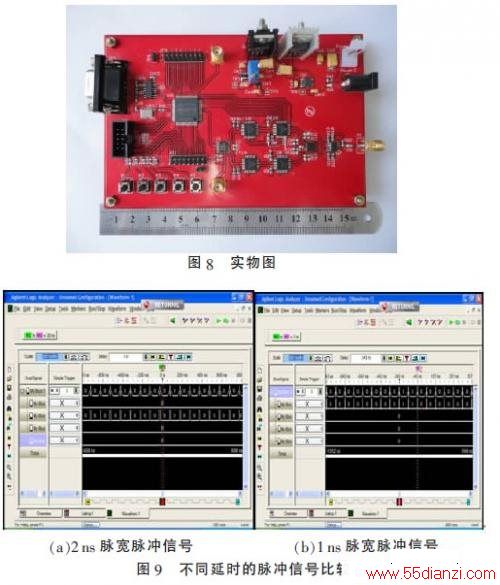

根据以上方案和电路，制作了图8所示的可调窄脉冲发生器。使用Agilent公司16903A逻辑分析仪测试LVPECL与门电路后的不同延时的脉冲信号如图9所示。

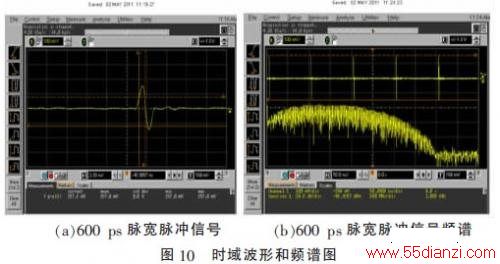

从图10(a)中可以看出，此脉冲波形的峰峰值幅度约为390 mV，脉冲宽带约为635 ps;从图10(b)的频谱图可知，信号10 dB带宽约为1.3 GHz，中心频率为800 MHz左右，频谱能量最高点对应的功率为-43 dBm。为了达到所需功率，可以接功率放大器进行放大满足发射功率的需要。
针对用模拟的方法或数字固定延时的方法产生超宽带窄脉冲脉宽不可调的缺点，本方案采用CPLD对可编程延时芯片写延时控制字来产生不同脉宽的窄脉冲信号。本系统可实现500 ps~20 ns范围内脉宽可调、幅度约为400 mV的脉冲信号。基于CPLD+LVPECL门电路的可调窄脉冲产生器为独立系统，能够满足不同应用场合的需求。
