IGBT模块的安装方法

　　1、安装在散热器上
　　热阻根据IGBT模块的安装位置而变化，请注意以下几点：
　　●　1个IGBT模块安装在散热器上时，如果安装在散热器中心，则热阻变成最小。
　　●　在同一个散热器上安装多个IGBT模块时，请在考虑各IGBT模块发生的损耗情况的基础上，决定安装的位置。对发生大损耗的IGBT模块，请给予大面积。
　　2、散热器表面的处
　　关于安装IGBT模块的散热器的表面处理，螺钉位置间的平面度控制在100μm以内，表面粗糙度控制在10μm以下。散热器表面如有凹陷，会导致接触热阻（Rth（c-f））的增加。
　　另外，散热器表面的平面度在上述范围以外时，IGBT模块安装时（夹紧时）会给IGBT模块内部的芯片与位于金属基板间的绝缘基板增加应力，有可能产生绝缘破坏。
　　3、散热绝缘混合剂的涂敷

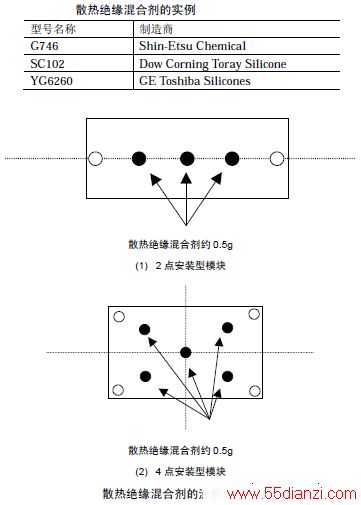

　　为了使接触热阻变小，推荐在散热器与IGBT模块的安装面之间涂敷散热绝缘混合剂。涂敷散热绝缘混合剂时，在散热器或IGBT模块的金属基板面上请如下图涂敷。随着IGBT模块与散热器通过螺钉夹紧，散热绝缘混合剂就散开，使IGBT模块与散热器均一接触。
　　推荐散热绝缘混合剂的一个实例用下表表示。

　　4、夹紧方法
　　IGBT模块安装时，螺钉的夹紧方法如下图所示。另外，螺钉请以推荐的夹紧力矩范围予以夹紧。
　　推荐的力矩在说明书中有记载，请另行参考。如果该力矩不足，可能使接触热阻变大，或在动作中产生松动。
　　反之，如果力矩过大，可能引起外壳破坏。

　　5、IGBT模块的安装方向
　　将IGBT模块安装在由挤压模制作的散热器上时，如上图所示，建议IGBT模块的安装与散热器挤压方向平行。这是为了减小散热器变形的影响。
　　6、温度的验证
　　选定散热器、决定了IGBT模块的安装位置后，请测定各部的温度，确认IGBT模块的结温（Tj）未超出额定值或设计值。
　　另外，下图表示了外壳温度（Tc）的正确测定方法的实例。
