光学引擎（OptICal Engine）是光学鼠标的核心部件，不断地摄取所见到的图像并进行分析。光学引擎由CMOS图像感应器和光学定位DSP（数字信号处理器）所组成，前者负责图像的收集并将其同步为二进制的数字图像矩阵，而DSP则负责相邻图像矩阵的分析比较，并据此计算出鼠标的位置偏移。
光学引擎，光源光路很重要
光电鼠标，无疑是如今鼠标市场的绝对主流，其基本工作原理说起来也不复杂，就是利用光源，照亮鼠标的底部，随后，光线反射，进入鼠标的成像引擎里进行连续成像，同时，成像引擎中的DSP芯片对这些照片进行分析对比，就可以得知鼠标的移动方向和速度了。
虽然工作原理大体相似，但不同的光源和光路的光学引擎，还是令它们在工作原理上有所区别。
从红光到蓝光，传统光学引擎依旧活跃
传统的光学引擎，依靠的是LED在侧面发光，而这样的光线在通过透镜进行折射和聚焦后，照亮鼠标底部，光学成像引擎（CMOS+DSP）放置在照明区域的正上方，依靠透镜，拍摄下方照亮区域的图像。
这种侧面照明，正面成像的方式，几乎从光电鼠标问世时，就开始使用，要说变化，就是LED光的颜色，由诞生初期普遍使用红光LED到如今蓝光LED大行其道。这固然有蓝光成时尚的因素，但更重要的是，较之红光LED，蓝光LED的发光效率可以提高50%左右，这就意味着使用蓝光LED，除掉信号识别、衰减等因素，可以节省30%左右的电能，这对于鼠标，尤其是无线鼠标来说，可是相当重要。
至于早期的光电鼠标为啥使用红光LED，原因也很简单，红光LED更早成熟，在前些年，其价格比蓝光LED便宜不少，出于成本原因，早期光电鼠标自然是红光当道了。
成本优势让传统光学引擎在办公等用途鼠标中依然大行其道
激光鼠标，没那么简单
不少人，甚至不少媒体都认为，激光鼠标就是用激光LED替换原有光电鼠标的LED，以激光极高的光相干性来提升定位能力，这种说法，不能说错，但至少是不全面。

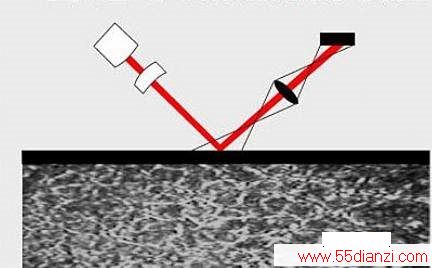

其实，从光路上来说，激光鼠标较之普通光电鼠标至少有两大不同：首先，激光鼠的光学传感器并不像传统光电鼠那样，位于照明区域的正上方，而是在照明区域的侧面，我们知道，在光线尤其是相干光反射时，入射角等于反射角，因此，光线最强的区域在侧面角度与激光发射角度相通的位置上。而激光鼠标正是将光学传感器设置在这一位置，这样，传感器可接受到更明亮的图像，识别判断自然更精确。
其次，激光鼠标使用的是点成像，也就是说，激光在汇聚后，只照明一个极小的区域，而传感器的透镜，也只汇聚识别这个极小区域的图像。这相对于让鼠标用放大镜看桌面，不仅可以极大的提高鼠标的分辨率，定位精度较之面成像的传统光学引擎，也高了不少。
当然，激光LED的高价以及透镜的高要求、DSP和传感器的差异性，让激光鼠标即便在今天，价格依旧“较好”。
混合优势，蓝影技术

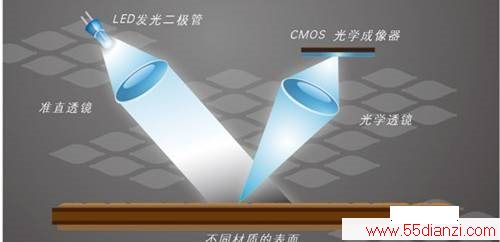

由微软提出的蓝影鼠标，可以说是传统光电引擎的LED光源与激光鼠的侧面接受，点成像技术的合体。这也让其分辨率和定位精度较之传统光学引擎有较大的提高。这样，就综合了传统光学鼠标的价格，调试优势兼具激光鼠的定位，分辨率优势，让LED鼠标在性能上有了不小的提高。但由于微软持有蓝影鼠标的专利，这在一定程度上影响了其普及，而不少厂家更是故意混淆蓝光鼠标和蓝影鼠标的概念，这对于蓝影鼠标的普及也是不利的。
蓝影鼠标工作原理和蓝光LED鼠标有很大不同
鲜肉小经验：光电、激光、蓝影看清楚
“看不得光线的就是激光鼠”“有蓝色光线的就是蓝影鼠”，以色来区分鼠标类型的传言还真不少，但绝不靠谱。我们已经说过，传统光电鼠已经开始大量使用蓝色LED，不仅如此，还有用红外LED做光源的肉眼看不到光线的无光鼠。
以色辨鼠不靠谱，那我们该如何区分这三种鼠标呢？
首先，从透镜看，普通光学鼠，由于是侧照正成像的方式，其透镜是长型的，且可以看到一个水平的透镜。而激光鼠和蓝影鼠在透镜造型上也略有区别，但区分二者，就不用那么麻烦了啊，直接看光色。

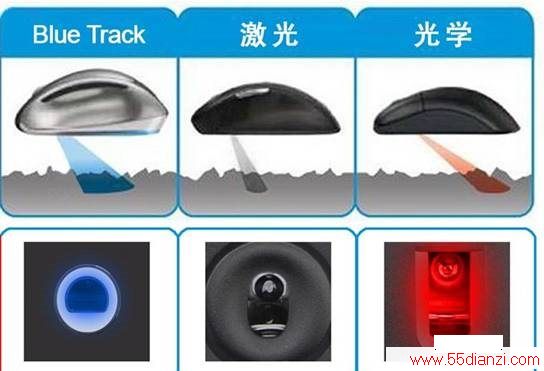

透镜形状是区别鼠标光学引擎类型的直观准确的区分标准
知名引擎
不同的光学引擎，往往要采用不同的成像引擎。这也让鼠标成像引擎的市场有些复杂。
安华高－－鼠标中的“高通”
代表作：采用安华高A9800成像引擎的罗技G600、雷蛇太攀皇蛇、赛睿Sensei MLG版、镭柏V900
安华高的前身，就是创造光电鼠奇迹，并几乎垄断当时中高端鼠标市场的安捷伦。正是得益于安捷伦雄厚的技术积淀，安华高在鼠标成像引擎中，依旧是处于绝对的老大地位。

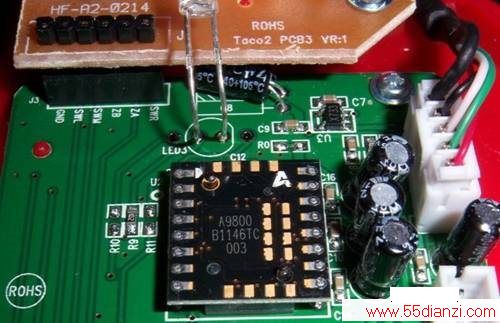

A9800可以说是目前的引擎之王
作为顶级产品，安华高A9800引擎将激光鼠标的性能推到了新的高度，最高支持8200DPI采样率，并支持200DPI单位进行步进式调节，还可以通过内置DSP处理芯片对X/Y轴输出数据进行分别调节。刷新率为12000FPS，能够承受最大150IPS的移动速度，最大加速度达到30G。
原相，引擎中的MTK
代表作：采用原相PAN3507的近一半的三键鼠标
处理器中有MTK，而鼠标引擎中有原相。
主攻低端市场，PAN3507连USB控制器都集成了，这让方案更加简洁，鼠标上无需太多的外围元件，就可以顺利工作。这也是近半三键低端鼠标都选择这一光学引擎的原因。而它的硬件性能可不差，可以支持1000/1600DPI两档采样率，并可通过调节预设值，达到最高2000DPI采样率输出。能够承受37IPS的最大移动速度和15G的加速度，这样，即便是一些游戏，也可以应付。
飞利浦，高参数争夺“跑分王”
代表作：采用飞利浦PLN2033的赛钛客R.A.T.9、雷蛇新曼巴蛇、新帝王蟒
如果要给安华高的顶级激光引擎找个对手的话，那非飞利浦PLN 2033莫属了，6400DPI的采样频率虽然略逊，但236IPS的最大移动速度和50G的加速度，却高于安华高A9800。同时，PLN2033还使用两个光头分别探测X/Y轴移动，所以其可以独立对鼠标X/Y轴灵敏度进行分别调节，还提高了定位的精准性，被玩家称之为最准的成像引擎，堪称“引擎跑分王”。但它有Z轴过于敏感的问题，需要厂家通过固件来进行校正，提升了设计难度。
