通信电源系统概述

流

配

电

屏

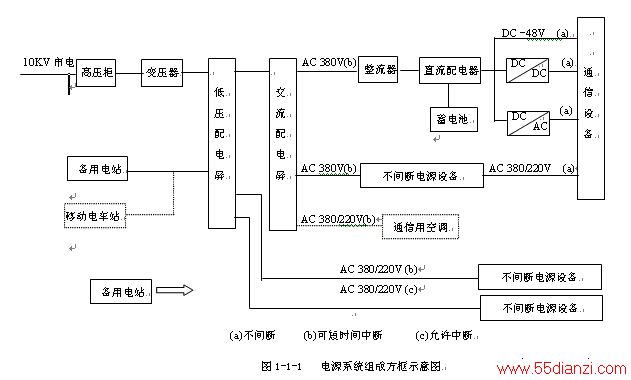

交流供电系统由主用交流电源、备用交流电源（油机发电机组）、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。

主用交流电源均采用市电。为了防备市电停电，采用油机发电机等设备作为备用交流电源。大中型电信局采用10KV高压市电，经电力变压器降为380V/220V低压后，再供给整流器、不间断电源设备（UPS）、通信设备、空调设备和建筑用电设备等。小型电信局（站）则一般采用低压市电电源。

一、交流供电系统的组成

1、高压开关柜。高压开关柜的主要功能，除了引入高压（一般10KV）市电外，并能保护本局的设备和配线，同时还能防止由本局设备故障造成的影响波及到外线设备。高压开关柜还有操作控制和监测电压和电流的性能。

高压开关柜内安装有高压隔离开关、高压真空断路器（或油断路器）、高压熔断器、高压仪用互感器和避雷器等元器件。

2、降压电力变压器。降压电力变压器是把10KV高压电源变换到380V/220V低压的电源设备。电力变压器一般采用油浸式变压器，也有的采用有载调压变压器。近年来，由于干式电力变压器便于在机楼内安装，因此也逐渐得到应用。

3、低压配电设备。低压配电设备是将由降压电力变压器输出的低电压电源或直接由市电引入的低电压电源进行配电，作市电的通断、切换控制和监测，并保护接到输出侧的各种交流负载。低压配电设备由低压开关、空气断路开关、熔断器、接触器、避雷器和监测用各种交流电表等组成。

4、低压电容器屏。根据原水电部《供用电规则》规定：“无功电力应就地平衡，用户应在提高用电自然功率因数基础上，设计和装置无功补偿设备”以达到规定的要求。电信局（站）以采用低压补偿用电功率因素的原则，装设电容器屏。屏内装有低压电容器、控制接入或撤除电容器组的自动化器件和监测用功率因数表等组成。
