半波对称振子与馈线的匹配

　　一般的接收设备(如电视机)其输入特性阻抗为75Ω(不平衡式)或300Ω平衡式,半波对称振子的输出是:阻抗为75Ω平衡式,如与300Ω平衡电缆连接则只需考虑阻抗匹配就可以了,我们可利用传输线上距终端λ/4奇数倍处的等效阻抗等于传输线特性阻抗的平方除以终端负载这一特殊性质来进行阻抗匹配,这一特性的数学表达式 Zin=Z0*Z0/ZL,式中Z0是传输线(匹配电缆)的特性阻抗,Zin为天线的输出阻抗,ZL为负载(接收设备的输入阻抗)阻抗,半波对称振子与300Ω平行电缆的配接计算如下:先按上式计算出所需电缆的特性阻抗,也即要实现半波对称振子与300Ω平行电缆的配接它们之间必须要插入一条λ/4长,特性阻抗为150Ω的平行电缆,为此,我们利用两条λ/4长的300Ω平行电缆并联即可,接法如图x。思维稿

　　半波折合振子

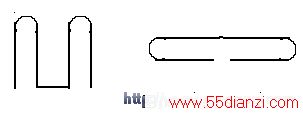

　　折合振子天线在实际使用中,馈电振子一般都是采用折合振子的形式,其主要目的是增加天线的带宽,折合振子的结构形成如图jk所示,这种天线的频带特性可以这样来证明:折合振子作为一偶极天线来说,可看作是两个λ/4的短路线相串联,对于谐振频率波长L=λ/4,偶极天线与短路线都没有电抗成分,当加到折合振子上高频电流的频率在一定范围变化时,出现以下2种情况:当频率高于谐振频率时,相当于L>λ/4,偶极天线近似长于λ/4的短路线,其电抗是感性,而此时短路线的电抗是容性,当频率低于谐振频率时,相当于L<λ/4,偶极天线近似于λ/4的开路线,其电抗是容性,而此时短线上的电抗又是感性;故当工作频率了生偏移时,在一定频率范围内,折合振子上呈现的感抗与容抗可以互相补偿,使天线在较宽的频率范围内其阻抗特性的变化不大,这就是折合振子具有较宽频带的原理。

　　由于折合振子两平行导体具有相位相同,大小相等的电流(即I1=I2)所以其辐射电流为I=I1+I2=2I1,其辐射功率为P=I*I*Rr=(2I1)*（2I1）*Rr(Rr为半波振子的输入阻抗)在折合振子的馈电端的输入功率P =4*I1*I1*Rr= (Rin是折合振子的输入阻抗)由于在馈电端输入的电流实际上为I, 所I=I1,所以Rin=4Rr=4×73.1=300Ω这里我们得到了折合振子输入阻抗是300Ω.是对称半波振子输入阻抗的4倍。为了解决与75Ω同轴电缆与天线振子的联接,采用长度为λ/2的同轴线做成的相位,阻抗变换装置,即常叫的U形环,可以解决以上两个问题.U形环的结构图jk2如下所示.

　　从图可知,馈电时B点电流经过U形环后,与A点的电流相位差为π(180度),U形环的外导体组成了λ/4的短路线, 使得在A,B点上的阻抗为无穷大,因而外导体上的电流就不会由内表壁流向外表壁到地了,并且U形环还起到了阻抗变换的作用,如果在同轴线芯线上的输入电流为I1,输入电压为V1,则天线两振子上的输入电流分别为I1,而同轴线外导体是接地的,所以A,B两点各自对地的电压都是V1,且A,B两点电压为反相,故此A,B两点间的电压为VA+VB=2V1,在馈电点呈现的阻抗为:R==4V1/I1即采用U形环后,使馈线与天线接触点的阻抗提高了四倍,若采用特性阻抗为75Ω的同轴线馈电,则在馈电点的阻抗为75Ω×4=300Ω,与折合折子能达到较好的匹配.思维。
