通常，一台整机是由若干个印制电路板组成的，印制电路板可大可小。而每块电路板内所含的电路经常画在一张电路图上。于是，一台整机电路图往往由若干幅板块电路图组成，看懂每张板块电路图后，即可看懂整机电路图。在每张板块电路图上，包含一个或几个电路系统，大型板块电路图会十分复杂。虽然电路复杂，且各种板块电路的功能也不相同，但它们都有规律可循，可以按照一定的方法和步骤来识读。一般可采取外围包抄、由外向内的方法，通过内外相结合，前后相联系，利用分步突破的方法，就可以较顺利地识读全部电路图。
看图的方法和步骤可以归纳为3句话：直观入手，选好入口；打开缺口，联系前后；难点分析，放在最后。

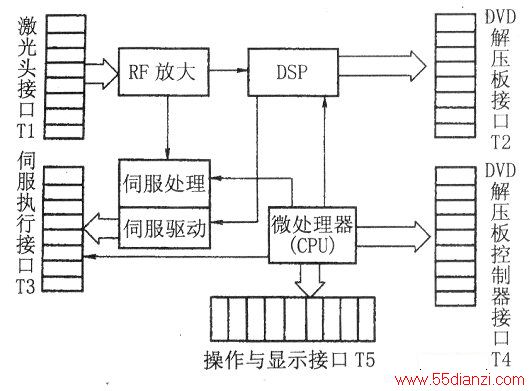

某些DVD机，将数字处理电路和伺服电路放在一块印制电路板上，可以画出它们相应的电路原理图，它们的电路方框图如下图所示。现以该板块电路为例，说明识读板块电路图的方法和步骤，能起到举一反三的作用。这部分电路基本上就是整机前半部分电路，也可称为DVDP电路。由下图可知，它主要包括：RF放大、DSP（数字信号处理）、伺服处理和驱动、微处理器(CPU)等电路。其中，RF放大器用于放大和整形RF信号，取得各种伺服误差信号；DSP电路主要进行EFM+和EFM解调，迸行检错和纠错等处理；伺服系统则用来处理各种伺服控制信号，驱动伺服执行元器件；微处理器(CPU)是上述诸电路的控制、检测中心，与多个电路均有密切联系。这些电路系统通过有关插接件（接口）与其他电路相接，图1中画出接口为T1～T5。
其中，Tl是与激光头相联接的插接口，T3是与播放机伺服执行机构（线圈和电机等）相联系的插接口，T2是DSP输出信号送到DVD解压板的插接口，T4是微处理器与DVD解压板控制器的插接口，T5是微处理器与前面电路（操作键盘、显示装置）相连的插接口。在实际电路上，这些插接口可能合并或分散设置，通常在插接口旁边注明简单的字词、符号等，表示各接口的信号流向和主要功能。图1是DVD机的某一种DVDP板块电路方框图。下面简要介绍怎样按照3个步骤来识读该电路图。
1．直观入手，选好入口
读图第一步是“直观入手，选好入口”。也就是说，先看电路图边缘处最直观、易认读的元器件（或字词）和电路，作为读图的入口。由这些外围易认件沿着信号线向内（可能与信号流向相反）可以找到一批电路或集成块。在图1中，边缘处的各个接口可以作为读图的直观元件，作为读图的入口。要做到这一点，需要读者熟悉各接口的缩写字词的含义，或者熟悉各接口外接的某些元器件的字母、图形符号。
首先，看图左上角，激光头输出端与DVDP板块输入端之间是通过Tl口相接，于是，由激光头接口Tl向后级连线，应能找到RF放大器。经该接口可有多条信号线与RF放大器相连接。然后，DVD解压板与DSP电路之间是通过T2口相接，于是，由DVD解压板接口T2向前级连线（逆信号的流向）应能找到DSP电路。该接口也有数条信号的接线端口。再看图左下角，伺服系统经接口T3连接伺服执行器件，以便实现伺服控制，T3将伺服系统与伺服执行器件连接起来。于是，由伺服执行器件接口T3逆着信号流向可以找到伺服驱动和控制电路，这些伺服电路包括：聚焦、循迹、进给滑行和主轴CLV伺服电路等；实际上，系统微处理器也经常通过本接口与载片机构相连接，因而由该接口可找到微处理器的载片机构控制端。微处理器还通过数据总线与DVD解压板相联，接口用T4表示，通过T4接口可以找到微处理器的相关引出脚。微处理器还要与键盘电路和屏幕显示电路相连接，通常经过接口T5将它们联系起来，于是由T5可找到微处理器控制键盘电路、屏幕显示电路的引出脚。
2．打开缺口，联系前后
在电路图内部，总会有些读图的薄弱环节。每个读者原有的实际情况不同，各部分电路的繁简、难易程度总有些不同，或者某些元器件的图形、符号不同于一般元器件，这些地方是读图的内部薄弱环节，是易读环节，它们可作为看图的内部突破口。例如：晶振网络、键盘、显示屏，或者电路图上某些箭头、缩写字词等，可以选择这些地方作为读图的突破口，打开缺口后，可迅速向前、后、左、右联系，并与第一步方法相配合，可以识读许多电路。
只要读者留心，在电路图内会有一些自己早已熟悉的环节，抓住它们即可迅速找到看图的缺口，并向纵深发展。最直观、易读的内部环节就是集成电路块，特别是那些大规模集成电路，它们的引出脚都在40个以上，有的达到200个，在图中十分显眼，绘图者经常把它们放置在电路图的中心处或明显位置。以这些集成电路为中心向外扩展，可以找到许多电路。例如，由DSP芯片往后找，可找到T2接口；而往前可找到RF放大器，再往前找就应找到接口Tl。由微处理器芯片向四面八方扩展，可找到DSP、伺服系统、T3接口、T5接口等。还可经伺服芯片找到伺服驱动电路和RF放大器等。但是，用集成块作内部突破口需要有一个前提条件，即必须知道集成块的具体型号，知道它的主要功能，熟悉其主要引出脚的名称和用途，否则将造成读图困难。有时，读者已经熟悉了大部分集成块，不熟悉某些个别集成块，则根据组成方框图和前后联系，也可以猜测到这些未知集成块的功能。
电路图中还有一些易读、易记忆的内容，也可作为看图的内部突破口。例如，图中标注的中文字词、外文缩写字词：一些重要而易读的元器件图形符号；某些可调电阻、电位器等。为了方便、顺利地使用这些突破口，读者应当熟悉各种外文缩写字词的含义，应当熟悉视听设备经常使用的一些专业用语及其缩写词，应当熟悉这些元器件的功能、参数及指标等。读者的知识面宽一些，有利于读图，所以平时应有意识地记忆一些常用的知识。
3．难点分析，放在最后
经过以上两步识读过程，电路图的大部分内容已经看懂。但是，可能还会对某些局部电路尚未看懂或看不太懂。读图最后一步即是专门用于围歼难点电路。这一步是看图的最困难部分，要集中全力攻克疑难电路。读者通过各种方法或手段识读疑难电路。
难点电路经常表现在两个地方：一个是某些集成块内部的信号流通处理过程，如果对这些内容看不懂，就会造成对外接引出脚难于理解；另一个是某些外围分立元件电路，如不明白设置该电路的目的，就不明白其信号处理过程。识读这些难点电路时，依照整机方框图，根据各个部分的电路功能和相互联系，通过逻辑分析、试探功能与信号流程分析等方法，总可以看懂这些难点电路。
实际上，电路图上可供识读和利用的信息很多，配合读者的综合、分析、研究，必能看懂全图。每个人的实际情况各不相同，看图和判断分析的方法可能稍有不同，看图的方法步骤也不是一成不变的。激光播放机技术发展很快，生产厂家经常开发出新型电路和新功能电路，甚至电路程式比较奇特。可在上述看图基本思路的基础上，灵活地完成看图工作。
