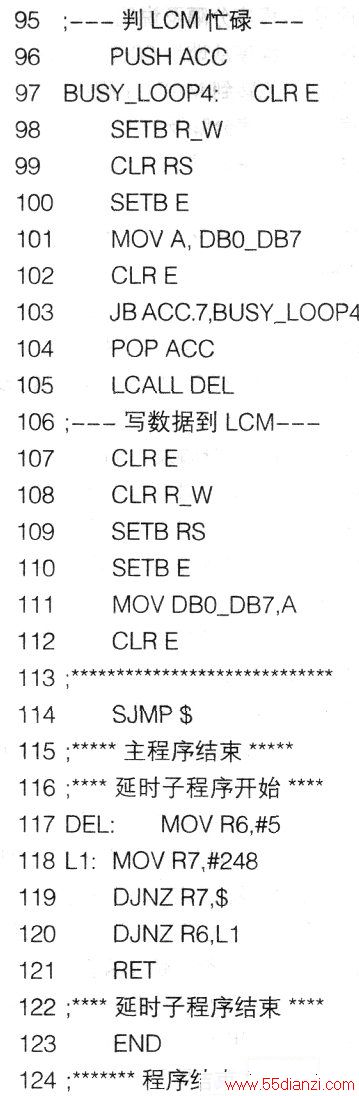

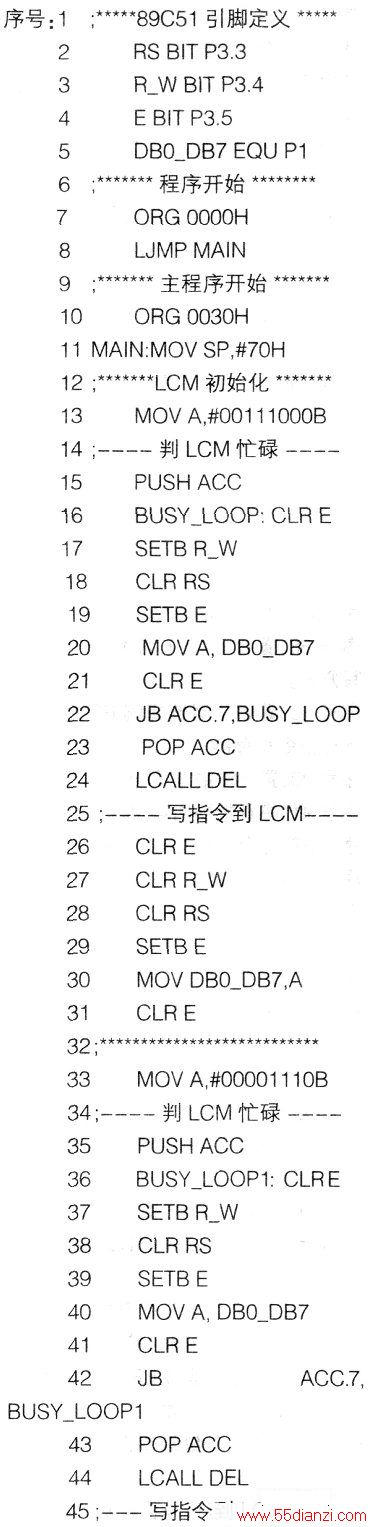

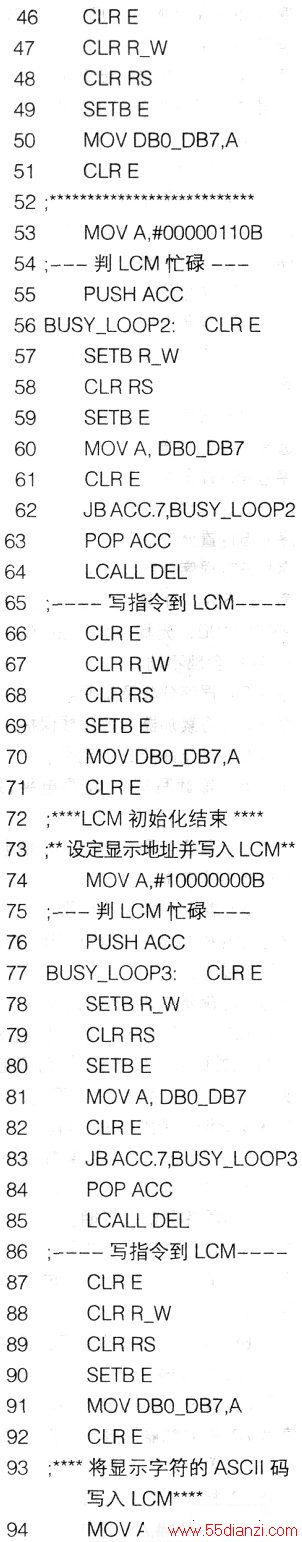

要让显示屏显示英文字母“A”。须输入以下程序：
编译通过后，将LCD1文件夹中的hex文件通过TOP851编程器烧录到89C51芯片中，将芯片插入到S2型数码管试验板上，试验板上标示LCD1的排针通过14芯排线与液晶显示模组(LCM)正确连接，将TOP851编程器的9V直流电源插到S2型试验板上通电运行。可看到液晶显示屏的绿色背光柔和点亮，同时显示英文字符“A”。
我们对程序进行解释。
序号1（程序解释，以下同）：程序分隔及说明。
序号2：定义LCM的RS引脚由89C51的P3.3脚控制。
序号3：定义LCM的R_W引脚由89C51的P3.4脚控制。
序号4：定义LCM的E引脚由89C51的P3.5脚控制。
序号5：定义LCM的数据口DBO_DB7由89C51的P1口控制。
序号6：程序分隔及说明。
序号7：程序从地址OOOOH开始。
序号8：跳转到MAIN主程序处。
序号9：程序分隔及说明。
序号10:主程序MAIN从地址0030H开始。
序号11:主程序开始，堆栈指针指向70H。
序号12:程序分隔及说明。
序号13:向累加器送立即数O0111000B．确定8位数据传送，双行显示，5x7点阵字形。
序号14:程序分隔及说明。
序号15:将累加器内容压栈保护。
序号16:置允许端E低电平。
序号17:置读写端R_W高电平，选择读方式。
序号18:置寄存器选择端RS低电平，选择指令寄存器。
序号19:置允许端E高电平。
序号20:将LCM的DBO_DB7数据读至累加器中。
序号21:置允许端E低电平。
序号22:若累加器的第7位（即为LCM的忙碌标志信号BF）为高电平，说明LCM正忙，跳转回BUSY_LOOP处继续查询。否则顺序执行。
序号23:弹出压栈内容至累加器中。
序号24:调用延肘子程序。
序号25:程序分隔及说明。
序号26:置允许端E低电平。
序号27:置读写端R_W低电平，选择写方式。
序号28:置寄存器选择端RS低电平，选择指令寄存器。
序号29:置允许端E高电平。
序号30:将累加器内容传送至LCM。
序号31:置允许端E低电平。
序号32:程序分隔及说明。
序号33:向累加器送立即数OOO01110B，显示屏开启，显示光标，光标不闪烁。
序号34:程序分隔及说明。
序号35:将累加器内容压栈保护。
序号36:置允许端E低电平。
序号37:置读写端R_W高电平，选择读方式。
序号38:置寄存器选择端RS低电平，选择指令寄存器。
序号39:置允许端E高电平。
序号40:将LCM的DBO_DB7数据读至累加器中。
序号41:置允许端E低电平。
序号42:若累加器的第7位（即为LCM的忙碌标志信号BF）为高电平，说明LCM正忙，跳转回BUSY_LOOP1处继续查询。否则顺序执行。
序号43:弹出压栈内容至累加器中。
序号44:调用延时子程序。
序号45:程序分隔及说明。
序号46:置允许端E低电平。
序号47:置读写端R_W低电平，选择写方式。
序号48:置寄存器选择端RS低电平，选择指令寄存器。
序号49:置允许端E高电平。
序号50:将累加器内容传送至LCM。
序号51:置允许端E低电平。
序号52:程序分隔及说明。
序号53:向累加器送立即数OOOO0110B．光标右移一格，AC值加一，字符全部不动。
序号54:程序分隔及说明。
序号55:将累加器内容压栈保护。
序号56:置允许端E低电平。
序号57:置读写端R_W高电平，选择读方式。
序号58:置寄存器选择端RS低电平，选择指令寄存器。
序号59:置允许端E高电平。
序号60:将LCM的DBO_DB7数据读至累加器中。
序号61:置允许端E低电平。
序号62:若累加器的第7位（即为LCM的忙碌标志信号BF）为高电平，说明LCM正忙，跳转回BUSY_LOOP2处继续查询。否则顺序执行。
序号63:弹出压栈内容至累加器中。
序号64:调用延时子程序。
序号65:程序分隔及说明。
序号66:置允许端E低电平。
序号67:置读写端R_W低电平，选择写方式。
序号68:置寄存器选择端RS低电平，选择指令寄存器。
序号69:置允许端E高电平。
序号70:将累加器内容传送至LCM。
序号71:置允许端E低电平。
序号72:程序分隔及说明。
序号73:程序分隔及说明。
序号74:向累加器送立即数10000000B，设定要读写数据的DDRAM地址。
序号75:程序分隔及说明。
序号76:将累加器内容压栈保护。
序号77:置允许端E低电平。
序号78:置读写端R_W高电平，选择读方式。
序号79:置寄存器选择端RS低电平，选择指令寄存器。
序号80:置允许端E高电平。
序号81:将LCM的DBO_DB7数据读至累加器中。
序号82:置允许端E低电平。
序号83:若累加器的第7位（即为LCM的忙碌标志信号BF）为高电平，说明LCM正忙，跳转回BUSY_LOOP3处继续查询。否则顺序执行。
序号84:弹出压栈内容至累加器中。
序号85:调用延时子程序。
序号86:程序分隔及说明。
序号87:置允许端E低电平。
序号88:置读写端R_W低电平，选择写方式。
序号89:置寄存器选择端RS低电平，选择指令寄存器。
序号90:置允许端E高电平。
序号91:将累加器内容传送至LCM。
序号92:置允许瑞E低电平。
序号93:程序分隔及说明。
序号94:向累加器送立即数41H（英文字母“A”的ASCII码）。
序号95:程序分隔及说明。
序号96:将累加器内容压栈保护。
序号97:置允许端E低电平。
序号98:置读写端R_W高电平，选择读方式。
序号99:置寄存器选择端RS低电平，选择指令寄存器。
序号100:置允许端E高电平。
序号101:将LCM的DBO_DB7数据读至累加器中。
序号102:置允许端E低电平。
序号103:若累加器的第7位（即为LCM的忙碌标志信号BF）为高电平，说明LCM正忙，跳转回BUSY_LOOP4处继续查询。否则顺序执行。
序号104:弹出压栈内容至累加器中。
序号105:调用延时子程序。
序号106:程序分隔及说明。
序号107:置允许端E低电平。
序号108:置读写端R_W低电平，选择写方式。
序号109:置寄存器选择端RS高电平，选择数据寄存器。
序号110:置允许端E高电平。
序号111：将累加器内容传送至LCM。
序号112:置允许端E低电平。
序号113:程序分隔及说明。
序号114:程序动态停机。
序号115:程序分隔及说明。
序号116:程序分隔及说明。
序号117～121:2.7mS延时子程序。
序号122:程序分隔及说明。
序号123:程序结束。
序号124:程序分隔及说明。
说明：对LCM引脚RS、R_W、E的操作要严格按照读写时序进行，否则可能造成读写失败。
通过实验我们看到液晶显示屏听从我们的指挥显示出了所需的“A”字。但程序较长，不够精简。那好，下面我们按照模块设计方式，先建立起相关的子程序，再来实践更复杂、更实用的液晶显示编程技术。
查询忙碌标志信号子程序对单片机(MCU)而言LCM是一个慢速的装置，MCU每下达一个指令到LCM，LCM至少要40uS才能完成。在LCM执行一个指令的过程中不能接收其它的指令（忙碌标志信号读取指令除外），所以当MCU要对LCM发指令之前，必须先检查LCM的忙碌标志信号BF。BF=O表示LCM空闲，可以接收指令；BF=1则表示LCM正在执行指令中，很忙。MCU必须确定LCM有空闲的时候才能发指令给LCM。
