(1)串行接口

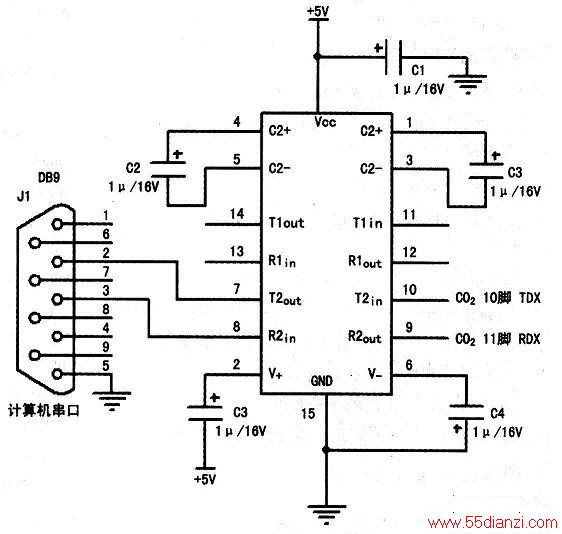

模块上有一个12脚的接口,其中1脚和3脚为+5v电源,2脚和12脚为GND,10脚为TDX(数据发送),11脚为RDX(数据接收)。由于模块输出的信号为TL信号为连接计算机的串口还要进行电平转换,为此加MAX232进行电平转换(见下图)。
模块UART接口参数:9600b/s,无校验,8位数据,1位停止位。上位机作为主机,模块作为从机。
(2)通信协议

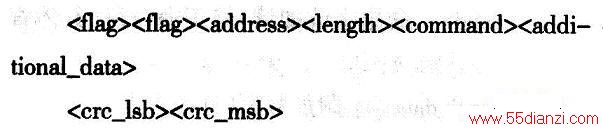

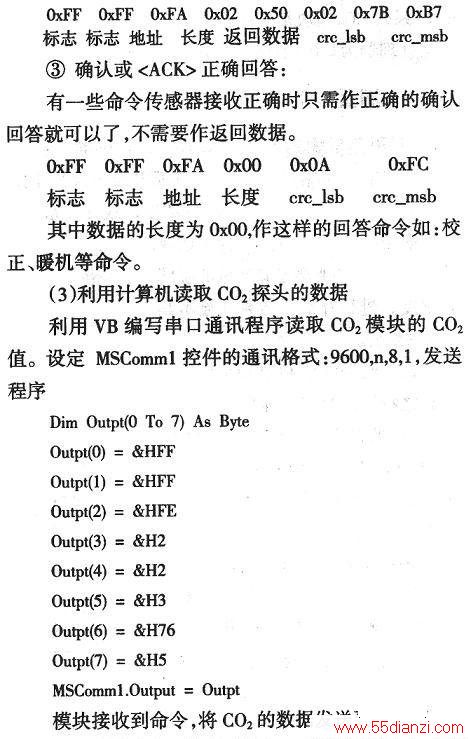

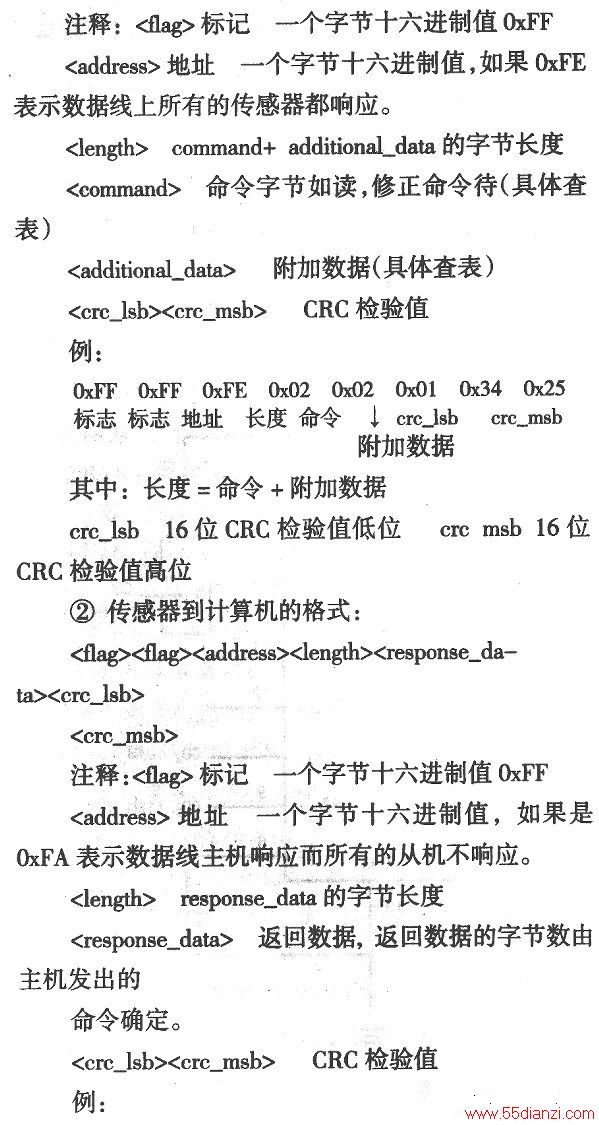

①计算机到传感器的格式:
