在串行通信中，收、发双方发送或接收的波特率必须一致。通过软件对AT89S51的串行口可设定4种工作方式。其中方式0和方式2的波特率是固定的；方式1和方式3的波特率是可变的，由定时器T1的溢出率（T1每秒溢出的次数）来确定。
波特率的定义 串行口每秒发送（或接收）的位数称为波特率。设发送一位所需要的时间为T，则波特率为1／T。
对于定时器的不同工作方式，得到的波特率的范围是不一样的，这是由定时器／计数器T1在不同工作方式下计数位数的不同所决定的。
定时器T1产生波特率的计算 波特率和串行口的工作方式有关。
(1)串行口工作在方式O时，波特率固定为时钟频率fosc的1／12，且不受SMOD位值的影响。若fosc=12 MHz，波特率为fosc／12，即1 Mbit／s。
(2)串行口工作在方式2时，波特率仅与SMOD位的值有关。其关系式为
若fosc=12 MHz：SMOD=0，波特率=187.5 kbit/s；SMOD=1，波特率=375 kbit/s。
(3)串行口工作在方式1或方式3时，常用定时器Tl作为波特率发生器，其关系式为（1）
由式(1)可见，Tl的溢出率和SMOD的值共同决定波特率。
在实际设定波特率时，Tl常设置为方式2定时（自动装初值），即TL1作为8位计数器，TH1存放备用初值。这种方式不仅使操作方便，也可避免因软件重装初值带来的定时误差。
设定时器Tl方式2的初值为X，则有（2）
将式(2)代入式(1)，则有（3）
由式(3)可见，这种方式下波特率随fosc、SMOD和初值X而变化。
在实际使用时，经常根据已知波特率和时钟频率fosc来计算定时器Tl的初值X。为避免繁杂的初值计算，常用的波特率和初值X间的关系常列成下表形式，以供查用。

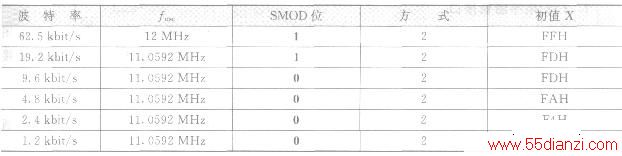

表 用定时器Tl产生的常用波特率
对上表有以下两点需要注意：
(1)在使用的时钟振荡频率fosc为12 MHz或6 MHz时，将初值X和，fosc带入式(7-3)中，分子除以分母不能整除，因此计算出的波特率有一定误差。要消除误差可以通过调整时钟振荡频率fosc实现，例如采用的时钟频率为11.0592 MHz。因此，当使用串行口进行串行通信时，为减小波特率误差，应该使用的时钟频率必须为11.0592 MHz。
(2)如果串行通信选用很低的波特率，如波特率选为55，可将定时器Tl设置为方式1定时。但在这种情况下，Tl溢出时，需在中断服务程序中重新装入初值。中断响应时间和执行指令时间会使波特率产生一定的误差，可用改变初值的方法加以调整。
例如：若AT89S51单片机的时钟振荡频率为11.0592 MHz，选用Tl的方式2定时作为波特率发生器，波特率为2400 bit/s，求初值。
设T1为方式2定时，选SMOD=0。
将已知条件带入式(3)中，有
从中解得X=244=F4H。
只要把F4H装入TH1和TL1，则Tl发出的波特率为2400 bit/s。该结果也可直接从上表中查到。
这里时钟振荡频率选为11.0592 MHz，就可使初值为整数，从而产生精确的波特率。
