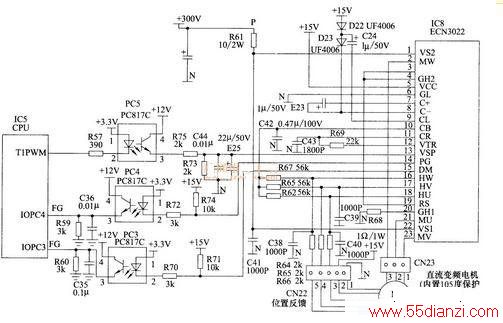

下图所示是ECN3022模块组成的变频电机电路。ECN3022功率模块负责变频电机驱动及转子位置检测，PC5光电耦合器负责风速控制信号放大；PC3光电耦合器负责风机转子位置检测反馈；PC4光电耦合器负责功率模块故障反馈。
开机后，CPU由TIPTWM端输出脉宽可调的风扇控制信号，由PC5放大后由③脚输出，经R75、R73分压，C44，E25滤波形成相应值的直流电压，送ECN3002的13脚VSP端作为风速控制电压。此电压高于1.23V时风机才能运转。
ECN3022在①脚和22脚得到＋300V，⑤脚得到＋15V，20脚限流电阻R68，11脚和12
脚锯齿波形成器件C43等、⑧和⑨脚升压器件D23等正常时，就满足工作条件启动工作，产生时钟脉冲，一方面协调块内各功能电路按一致的节拍工作；另一方面由12脚输出时钟脉冲对C43充放电，在C43形成锯齿状的波形，提供给11脚，送内部的三相电分配器与13脚风速控制电压比较后，形成相应脉宽的三相电控制信号，分别控制内部六个IGBT的导通量及导通时序，从而在②脚、21脚、23脚输出相应值的MW、MU、MV三相电，控制M变频电机运转在相转速上。
变频电机运转后，就由CN22插头的③、④、⑤脚输出HU，HV，UW三路转子位置信号，经R66～R64反馈给EC32N3002的18、17、16脚，与⑩脚CB输出反馈电源比较后，形成高／低电平的形式的电机转子转向信号由15脚输出，再经PC3倒相放大后由其③脚输出，送CPU被分析后，判断出转子的转向，做出相应的动作。
当ECN3022出现过流，或检测⑤脚的＋15V电源欠电、过压，故障时，会由14脚PG输出故障信号，经PC4放大后，送CPU执行风机故障保护程序，停转风扇并报警故障代码。
维修提示：
EC3002因工作在高电压、大电流环境易击穿，且多将①脚R61供电限流、20脚的R68电流取样电阻烧坏。
