空调器开关式电磁阀电路

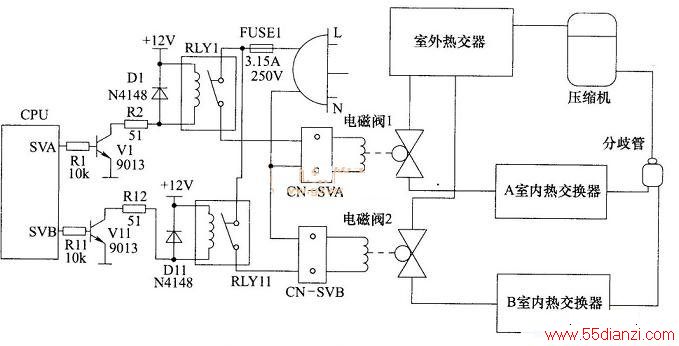

　　下图所示是开关式电磁阀电路，一般应用于分体一拖二空调器，用于A，B室内机制冷剂通道的开关及固定节流。
　　
　　如当用户要求A室内机制冷时，CPU由SVA端输出＋2. 8V高电平，通过R1对V1三极管基极提供0. 7 V高电平，vi饱和导通，驱动继电器RYL1触点闭合，接通电磁阀1线圈回路，启动电磁阀1的阀门开启，使压缩机排出的高温高压制冷剂，经室外热交换器散热冷凝为高压液态制冷剂后，再经电磁阀1节流后，送A室内热交换器进行吸热蒸发气化，A室内机开始制冷。
　　
　　同理，当用户要求B室内机工作，CPU的SVB端输出高电平，通过V11，RLY11驱动电磁阀2开启，接通B室内热交换器与室外机管道，B室内机开始制冷。
