内盘温是室内热交换器盘管温度的简称（英文“Room，CoilerTemperature”，缩写为“RoomCoiler－TEMP”），又称内管温（英文“INNERPIPE－TERM”），在电路中用“Trc”或“TC”、“P－ITERM”、“PIPE”、“RT”表示。
内盘温热敏电阻一般固定在室内热交换器侧端“U”管的专用铜筒内，标注值（即25℃对）一般为5kΩ或10kΩ，15kΩ，用于采集室内热交换器温度。

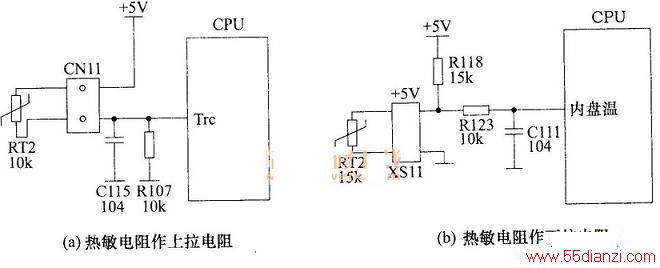

下图所示是两种典型的内盘温检测电路。两者在电路的区别是TR2内盘温热敏电阻的连接方式不同，图（a）接＋5V、图（b）接地；两个CPU在软件数据区别是内盘温（Trc）脚变化与室内热交换器温度的变化方向正好相反，如图（a）Trc脚电压升高认为室内热交换器温度升高、图（b）内盘温脚电压升高认为室内热交换器温度下降。但两种电路的工作原理及作用是相同的，下面以图（b）为例介绍。
室内热交换器盘制铜管的温度传至固定在其侧端专用的铜筒内负温度系数热敏电阻RT2，该电阻阻值的变化间接反映了室内热交换器盘制铜管的温度变化，RT2与R118分压
点的电压变化其实反映了热敏电阻阻值的变化，即内盘温（T内盘）的温度变化，CPU通过监测内盘温脚电压的变化，确定室内热交换器温度作出如下相应动作指令。
（1）室内热交换器防冻结保护
制冷或除湿运行时，如室内热交换器结霜严重，室内热交换器的换热受阻，大量没有蒸发的工质制冷剂被吸入压缩机会形成液击，易损坏压缩机。为此，所有电脑型空调器均设置防室内热交换器冻结保护，又称过冷保护。
①当T内盘≤3℃执行防冻结保护，令室内风扇自动升速一挡。
②当T内盘≤－2℃超过20s，如压缩机连续运行10min以上，停转压缩机。在T内盘上升到8℃以上，自动退出保护。
（2）室内热交换器防过热（载）保护
制热模式，当室内交换器的换热受阻时，内盘温的温度会升高，压缩机排气温度升高、排气压力增大，引起压缩机运转电流增大，对压缩机造成危害。为此，所有电脑型热泵冷暖空调器均设置室内热交换器过热保护，又称过载保护。
①当T内盘≥54℃持续2s，室内风扇自动升高一挡。
②当T内盘≥57℃持续2s，停室外风扇。
③当T内盘≥70℃持续2s，停压缩机、室外风扇，室内风扇以低速运转。
④在T内盘降至48℃持续2s，室外风扇重新启动，在'I'内盘＜降至46℃时，退出过热保护，室内风扇以原设定风速运行。
（3）制热防冷风控制
制热运行时，当T内盘＜33℃，且压缩机运行时间＜5min，执行防冷风程序，此时，风门叶片自动移到关闭位置，室内风机停转。在T内盘温度上升≥33℃及以上，自动退出保护。
（4）热敏电阻短路／开路保护
CPU检测到内盘温脚电压为0V或＋5V时，判断内盘温热敏电阻开路或短路，停止机保护，声光报警内盘热敏电阻故障代码。
（5）自动化霜控制

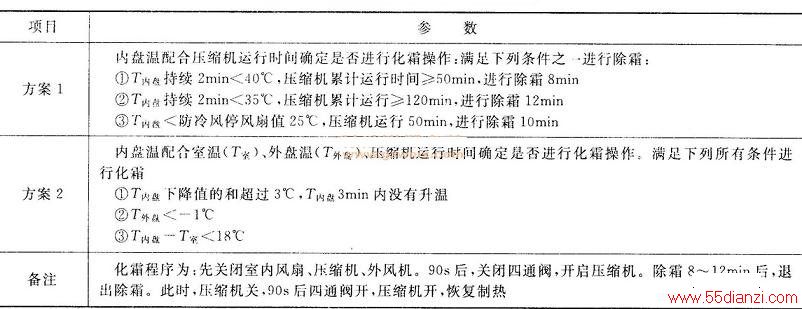

只有部分电脑型热泵空调器将内盘温信息，与外盘温、室温及压缩机运行时间等配合，确定是否在制热运行时执行化霜程序。空调器型号不同，利用内盘温信息进行除霜的方案不同，常见的两种除霜方案见下表。
（6）制冷（热）系统异常保护
制冷（热）系统异常保护．简称系统异常保护，又称制冷剂泄漏保护，防止空调器无工质制冷剂或制冷剂少的条件下运转时，压缩机回油困难，腐蚀、磨损严重，引起压缩机卡故障。满足下列条件之一，执行系统异常保护，空调器停机，显示系统异常故障代码。须断方可重新启动。
①制冷运行：T内盘＞T室＋50C，如压缩机持续运转5min以上，令室内风扇白动转为弱风运转，再经8min后，若仍达不到上述要求。
②制热运行：T内盘＜20℃持续20min。
警告：判断系统异常保护只在压缩机开机后20min内判断，后20min后不再判断系统故障。
只有少数空调器设置有系统保护功能。
（7）制冷防凝露保护
只有部分空调器设置有此项保护，以防比室内热机漏水。当T内盘≤9℃保持10min，如T室>25℃．自动调整摆叶位置，防止凝露水流沿导风板流出。
