分体壁挂机的室内机因安装位置高其面板上的按键不便于操作，因此，室内机面板上只设置1～3按键（如“应急开关”、“试运行键”、滤网清除键），在安装和维修时使用。用户对空调器的操作则通过遥控器进行。空调器型号不同，CPU软件程序对面板按键定义的功能不尽相同，为此，下面选择了二个代表机型进行说明。
1．应键开关＋遥控接收器方式

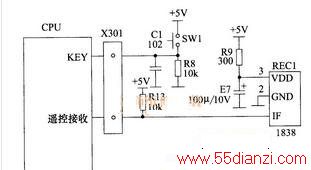

下图所示是科龙26N系列挂机空调器的操作指令输入电路，又称单按键方式。SW1是室内机面板上的应键开关（有的标注ON/OFF）.REC1是遥控接收器。CPU负责接收和处理操作指令。
（1）应键开关
按压SWl键时，＋5V电源通过该键对CPU的KEY脚提供高电平；松开SW1后CPU的KEY脚电压恢复0V低电平。KEY脚电压被CPU分析后做出相应的动作：
①开／关机控制：首次空调器通电后按SW1键，按自动模式运行。运行时再按“SW1”键，进入待机。
②忆开机：待机状态下按SW1键，按上次记忆的运行模式、风量、设定温度运行。
③制运行：按住SWl键后再接通空调器电源，蜂鸣器响一声后放手，进入强制运行自检状态，室内温度强行按25℃判断，可进行所有模式运转，所有保护功能、3min延时失效，其他控制与正常运行时相同，在开机状态一下电加热仅按温差条件判断。再按SW1键或遥控器的开关键，退出强制运行自检功能。
（2）遥控电路
RECI将接收到的遥控信号进行解码后由IF输出，通过插头送CPU，经CPU分析其高、低电平组合形式识别出相应的编号，并据此判断遥控器是否被操作及操作键的名称，执行相应操作。
R9是遥控器供电隔离电阻，当遥控器短路时被熔断，以甩开遥控接收器不用，保持＋5V电源仍正常，以保证其他功能的正常运行。E7遥控器供电滤波电容。R13是上拉电阻C17负责消干扰。
维修提示：
正常情况下，平时，遥控接收器的输出为5V左右高电平，按动遥控器的功能键时，电压向下跳变。遥控接收器损坏及面窗脏，是造成遥控范围小或遥控不起作用的常见原因。
2．应键开关＋遥控接收器＋测针方式
下图所示长虹KFR－25GW/WS空调器的操作指令电路。S101是面板的应键开关；RECEIVER是遥控接收器，X107和X106是室内机电脑控制板的两个维修测针，仅供维修人员进行自检测试时使用。
（1）S101应急开关
S101有三个位置ON（开）、OFF（关）、TEST（测试），该开关所处的位置不同，对CPU的“运行”、“试运行”脚提供电压组合不同，被CPU分析后作出相应的动作：
①“OFF”位置时，S101内触点均断开，CPU的“运行”、“试运行”脚均为0V低电平，CPU据此执行关机操作，此时，遥控器开机无效。
②“ON”位置时，＋5V通过S101对CPU“运行”脚提供＋5V高电平，空调器开机，按自动模式运行，设定温度为240C，风扇白动风运行，风门摇摆方式运行。此时，如接收遥控信号则按执行遥控器操作。
③“TEST”位置时，进入“试运行”状态，遥控开关机无效。“试运行”状态可用遥控器改变运行模式、风速、风向。空调器的运行与温度无关，除压缩机有1min延迟时启动保护外，其他保护功能无效。
（2）60S缩时测试
通电后短接主板上60S测试针两引脚，会听到蜂鸣器响两声后，CPU以61倍速度运行自检。
（3）TESEPRO自检测试
TESERPO是TESEPROGRAM的缩写，译为测试程序。短接TESTPRO测针的两引脚后，再接通空调器电源，可听到继电器轮流动作声，此时，空调器按以下顺序执行自检测试：
蜂鸣器响1s→无输出1s→运行灯亮0.5s→待机灯亮0.5s→定时灯亮0.5s→无输出0.5s→压缩机输出0.5s→室外风扇0.5s→四通阀0.5s→电加热0.5s→换气0.5s→室内风机0.5s→步电机A、B、C、D各0.5s→无输出0.5s→全输出1s。
自检过程中，若室内的两个温度传感器线路异常则蜂鸣器长鸣。
维修提示：
自检测试也可在拆卸电脑板后单独测试。电脑板只要能进入自检测试，就说明CPU能进行人机对话，能接收处理操作指令，由此推理出CPU的工作条件肯定正常，CPU的主要程序正常。
（4）HA强行开关机
在HA输入端加入200～300m、的高电平，主机强行开机；加入500～600ms的高电平，主机强行关机，开机后主机以前次设定模式运行。
（5）遥控信号接收
RECEIVE遥控接收器得到＋5V电源，就开始接收处理遥控信号，将解码后的脉冲信号由OUT脚输出，送CPU分析后执行相应操作。VD103，V103是钳位二极管，避免遥控接收器输出的遥控脉冲信号幅度不超过＋5.6V和－0.6VaR112是上拉电阻。C115是消干扰电容。
