空调器室内电脑板与室外电脑板之间的通讯电路，一般以强电为载波的串行通讯电路，由光电耦合器组成的光电隔离电流环电路，即可传输通讯数据，又可实现弱电、强电的隔离。根据通讯电路的供电方式分类如下：
（1）通讯电源由室外机提供工作电压

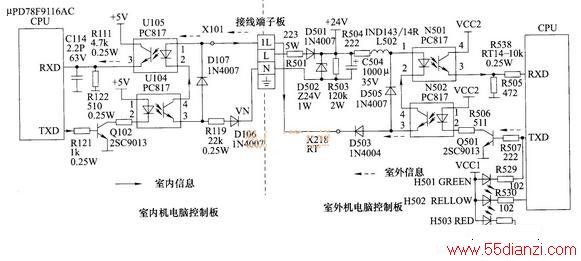

下图所示是科龙KFR－33GW/BPN变频空调器的通讯电路，由室外机提供隔离电源，通讯模式为异步通讯。通讯控制为主从查询方式，室外机作主机，循环向室内机发出查询信号，同时将压缩机及四通阀的开状态、电子膨胀阀的开关状态及开启度传给室内机，若连续10次收不到室内机应答，则视为室内机关机。
室内机收到室外机查询信号后，将运行模式、设定温度、进出口管温传给室外机，并根据室外机工作状态判断是否接受控制指令；若los内没收到室外机查询信号，则视为通讯故障并报警通讯故障代码。
接线端子板的L、N端220VAC，经R501限流降压、D501整流、C504滤波、D502稳压形成＋24V，作为室内／外通讯电路的工作电压。
室外CPU由TXD端输出数据包，按虚箭头方向传输和处理后，提供室内CPU的RXD端，被CPU分析后，判断出室外机的信息内容做出相应动作。
室内CPU的信息由TXD端输出，按实箭头方向传输和处理后，提供给室外CPU的RXD端，被分析后作出相应的动作。
维修提示：
H501（绿色）指示灯用于通讯状态显示，在正常通讯时闪烁，闪烁频率为1.5Hz。如果不亮或常亮，说明通讯电路有故障。
（2）双电源通讯电路

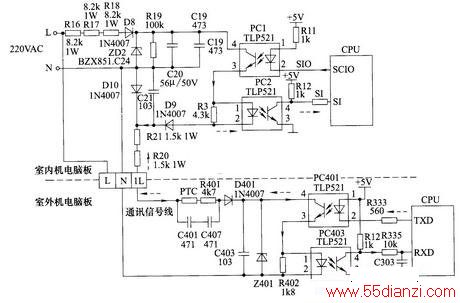

下图所示海信KFR－28GW;BPX2空调器的通讯电路。R16、R17、R18、D8、ZD2、
C19、C20对220VAC降压整流滤波及稳压形成的＋24V电源，提供给室内通讯电路；D10、R21、R20、PTC、R401、D401、C403、Z401对220VAC整流滤波稳压形成的＋24V电源，提供室外通讯电路。
. 当室内机向室外机发送信号时，室内CPU的SCIo端输出数据信息，室外CPU的TDX保持低电平，室外CPU的RXD端接收信息，信息走向如图实箭头方向所示。
当室外机向室内机发送信息时，室外CPU的TDX端向室内发送信息，室内SCIO保持低电平，室内CPU的SI端接收信息，信号走向如图虚箭头方向所示。
．测试数据：端子板的信号线1L与零线N之间的电压在直流0V，14.5V，23V之间切换。如当室内向室外机发送信号时，1L与N之间电压在直流0V与14.5V间切换；当室外机向室内机发送信号时，1L与N之间电压在直流23V与14.5V间切换。
维修提示：

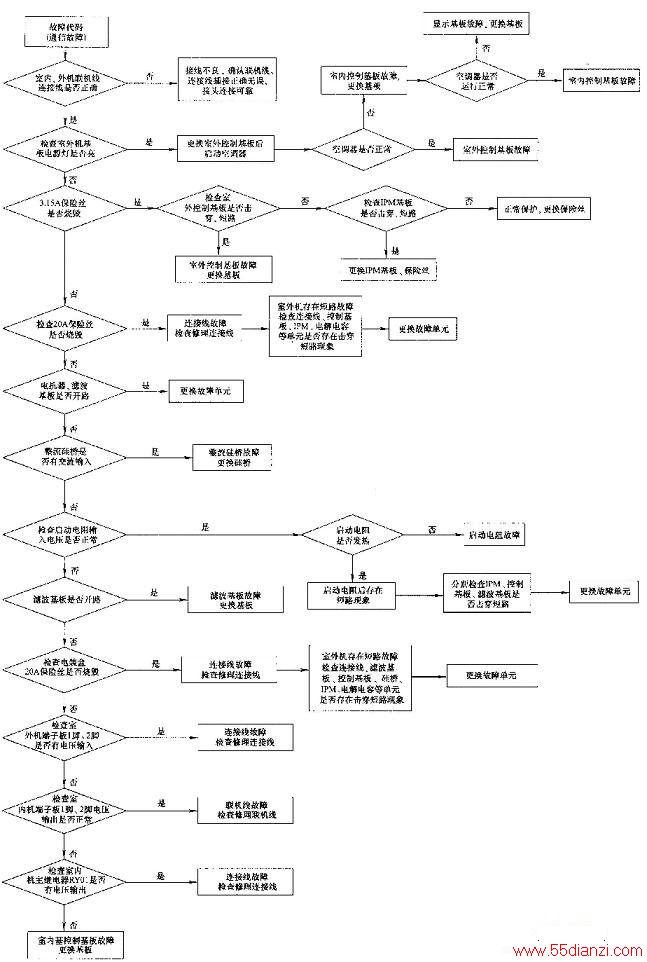

L、N线不能接反，否则通讯信号就不能畅通，引起报警通讯故障。另外，室外机CPU及工作条件不符合要求，也不能实现通讯，报警通讯故障。CPU工作条件包括＋5V供电、复位、时钟振荡。＋5V供电电路又涉及至开关电源及室外机的220V供电电路。所以，遇有报警通讯故障时，涉及的范围较广，需检查的部位见下图。
