电子膨胀阀工作原理

　　从结构分析可知，常用电子膨胀阀的工作原理实际就是步进电机的工作原理。
　　
　　常用步机电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度时，转子也随着该磁场转动一个角度。也就是说，给步进电机每加一个电脉冲，电机就转动一个角度。电机转动的角位移与输入的脉冲数成正比，转速与脉冲频率成正比。改变绕组通电的顺序，电机就会反转。
　　
　　1．电流和磁场

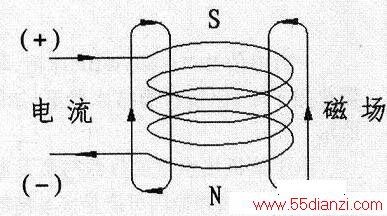

    当电流流过导体时，根据右手螺旋定则，将会产生与电流方向垂直的向右旋转的磁力线。如果是螺旋状的导体，就会产生如下图所示的磁场。

　　
　　2．线圈的励磁

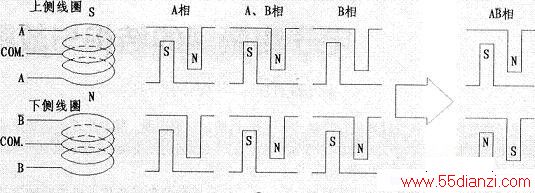

    脉冲步进电机的线圈分上下两相，如下图所示，上侧线圈进行A、励磁（为电磁感应设备提供工作磁场），线圈的绕线方向是同一方向，在线圈中间引出COM线，两端口是A和A，通过改变COM端电流方向即可改变励磁，从而实现单极驱动。

　　1-2相励磁时，线圈支架及定子的爪产生的励磁状态如下图所示，其开阀顺序为A→AB→B→BA→A→AB→B→BA。闭阀顺序与开阀相反。脉冲步进电机定子的爪以4个为1组，共有12组。施加96个脉冲，磁体转动1圈。

　　
　　在实际检修时，应注意该步进电机的以下特点：
　　
　　励磁方式：1-2相励磁。励磁速度（常用每秒发出的脉冲数表示，单位是pps）：
　　
　　31.25pps/83.4pps(CPF、YPF:30～35pps)。
　　
　　线圈工作电压：DC12V+10‰。为了防止线圈的温度上升，在电磁阀停止动作时，不能再通电。电流方向：将COM侧作为正极(+)。初期阀基点在A相励磁状态下，为0脉冲。膨胀阀反向动作时，应加上0.5s左右的励磁，令电机稳定。否则，会引起失步。

　　3．流量的控制方法

    步进电机的转动通过传动机构变换为直线运动，控制针阀与阀孔之间的间隙，实现流量调节。
　　
　　电子膨胀阀的特点是调节范围大、动作迅速灵敏、调节精密、稳定可靠。制冷剂在电子膨胀阀中可以正、逆两个方向流动，避免了热力膨胀阀只有一个方向的缺点。用于热泵时可使制冷系统大为简化。制冷系统停机时，电子膨胀阀可以完全关闭，使制冷剂进口处无需安装电磁阀。
　　
　　提示：安装电子膨胀阀时应注意以下几点：1.电机应位于正上方，与阀体轴心垂直(±1 50)，以防止电机的润滑油沉积在阀底部，使系统和阀体的性能受到影响；2．在阀入口处安装100～120目的过滤网，以防止异物进入；3．焊接时，阀体部分的温度不能超过120℃，用水冷却（为防止树脂材料热变形）时，阀体内不能进水。
