(1)直冷式电冰箱是电冰箱的一种形式，又称为有霜电冰箱。直冷式电冰箱中的蒸发器是通过热传导和空气自然对流方式直接对电冰箱内的食物和空气进行冷却。如下图所示，直冷式电冰箱主要由压缩机、冷凝器、冷冻室、毛细管、冷藏柜、冷藏柜蒸发器、冷冻蒸发器等构成。其原理是由蒸发器表面低温的自然对流，降低箱内温度，箱内有温差。冷冻室需人工除霜，较省电。

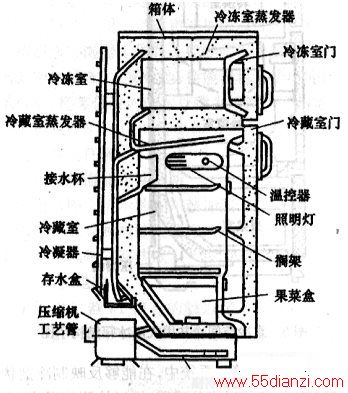

(2)直冷式电冰箱结构，如下图所示。
(3)在直冷式电冰箱中，它的冷藏柜蒸发器足内藏式蒸发器，通过铜管黏在铝板上，然后黏在电冰箱的塑料料内胆的后壁上，这样它的传热过程就是：制冷剂在铜管内蒸发，吸收热量，这些热量通过电冰箱的内胆传过来。设计一块铝板的作用是为了强化换热，增加铜管与内胆之间的接触面积，保证足够的传热面积进行传递，这是因为铝板的传热系数比塑料板要好。
(4)由冷凝器出来的高压制冷液，经毛细管节流后变为低压制冷液，先进入冷藏室的高温蒸发器，部分蒸发气化后，再进入冷冻室的低温蒸发器。在低温蒸发中，经过充分蒸发气化后，才被吸入压缩机进行压缩，再经冷凝器冷凝成液体。如此小断循环，实现制冷作用。
其原理足由蒸发器表面低温的自然对流，降低箱内温度，箱内有温差。冷冻室需人工除霜，较为省电。
