分体式房间空调器由室内机组、室外机组以及连接管道和连接电缆组成。按照室内机组安装方式的不同，又可以分为挂壁式、落地式、吊顶式和嵌入式。
1、分体式空调室外机组结构

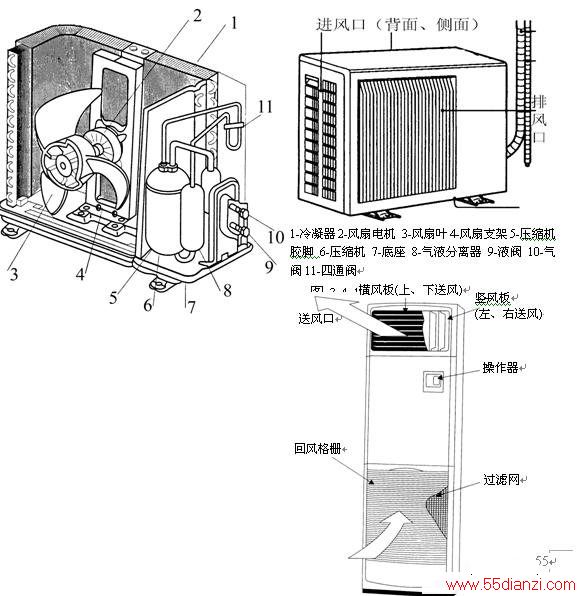

从下图可以看出，分体室外机组制冷系统部分主要包括全封闭式制冷压缩机、室外热交换器（夏季为冷凝器，冬季为蒸发器），毛细管，以及制冷系统的附件如气液分离器（储液器）、过滤器、四通换向阀、分油器、铜管、截止阀等；室外送风系统包括冷却用轴流式风扇、风道、进出风格栅；电器系统部分主要包括电磁阀线圈、继电器、除霜控制器、保护开关等。
除了三大系统的部件外，室外机还包括外壳、底盘。
压缩机、冷凝器等制冷系统部件及冷却冷凝器的轴流风机都装在底盘上，并用固定于底盘上的隔板在外壳内一端形成一个放置压缩机及电气元件等的小室，隔板还起到隔音和隔热的作用。电气室位于压缩机的上部，盖好外壳后，雨水不能淋入，以保证露天放置的室外机组能安全运行。
2、分体室内机组基本结构
(1)挂壁式室内机
挂壁式室内机一般做成薄长方体，它由外壳、室内换热器（冷风型为蒸发器，热泵型夏季为蒸发器、冬季为冷凝器）、贯流式风扇及电机、电气控制系统和接水盘组成。外壳前面上部是室内回风的百叶式进风栅及插入式过滤网，下部是送风栅；室内换热器斜装于机壳内回风进风栅的后部,即机壳内上部；贯流风扇装于机壳内送风栅的后部，即机壳内下部，它把吸入的房间回风经室内换热器处理后再吹送入房间内；机壳后部装有与室外机中的压缩机和换热器连接的气管和液管接管头。电控系统与风扇电机装于机壳内的一端，电控系统位于上部，风扇电机位于下部，并与风扇共轴；机壳底部为接水盘，并装有排放冷凝水的接管头。为便于按需要调整送风方向，送风口设有控制出风角度的导风板和风向片。
(2)落地式室内机结构
分体落地式室内机组由大面积热交换器、制热毛细管、单向阀、制冷剂分配器；大直径涡轮风扇、高效降噪风道、过滤器、进出风栅、导风叶片；风扇电机、叶片电机（一般为同步电机）、微电脑控制电路板、热敏电阻、操作器（遥控器）；接水盘、箱体等。其外形如图3-4-2所示。箱体一般采用细、长、薄外形设计，送风口在柜体上方，回风口在柜体的中、下部，室内房间的空气经滤尘网过滤后，在离心风扇的作用下，经风道流到热交换器进行热交换，再由出风格栅吹回室内。
(3)天花吊顶式室内机结构
吊顶式室内机主要由室内热交换器、离心风扇、进出风栅、叶片、室内控制路板、热敏电阻、风扇电机、叶片电机等组成。其外形如下图所示。房间空气由机体后部的进风口进入机体，经热交换后再从机体前端的出风口送回室内。大面积的热交换器斜置于机体的中前部，两个离心风扇由一个同轴的风扇电机带动，出风格栅叶片由叶片电机调节可向不同方向送风。
(4)天花嵌入式室内机结构
嵌入式室内机主要由箱体、环形热交换器、大直径离心风扇和电机、微电脑控制板、热敏电阻、接水槽和排水装置、进出风栅、导风叶片等构成。其外形如下图所示。房间空气从面板的中心回风口被吸入机内，进行热交换后从面板的四面送回室内房间。
3、连接管道
连接室内、外机组的制冷剂铜管分两两根，一根为液管，较细；另一根为气管，较粗。室内外机组连接管接头有的用扩口接头（又称喇叭口螺母接法），有的用专用快速接头，快速接头又可分为一次性和多次性两种。
