空调器相序保护电路工作原理

　　（1）继电器方式
　　

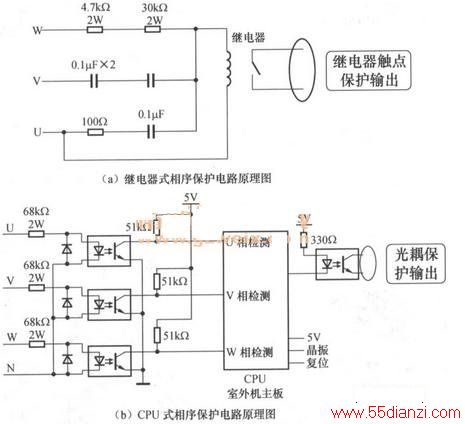

　　电路原理图见下图（a），电潞由3个电阻、3个电容、1个继电器组成。当三相供电相序与压缩机工作相序一致时，继电器线圈两端电压为交流220V，线圈中有电流通过，产生吸力使触点接通；当三相供电相序与压缩机工作相序不一致或缺相时，继电器线圈两端电压低于交流220V较多，线圈通过的电流所产生的吸力很小，因而触点是断开的。

      （2）微处理器（CPU）方式
　　
　　电路原理图见下图（b），电路由光耦、微处理器（CPU）、电阻、光耦等元器件组成。三相供电U、V、W经光耦检测后分别输送到CPU的3个检测引脚，由CPU进行分析判断，当检测三相供电相序与内置程序相同（即符合压缩机运行条件）时，控制光耦次级导通，相当于继电器触点闭合；当检测三相供电相序与内置程序不同时，控制光耦次级截止，相当于继电器触点断开。
