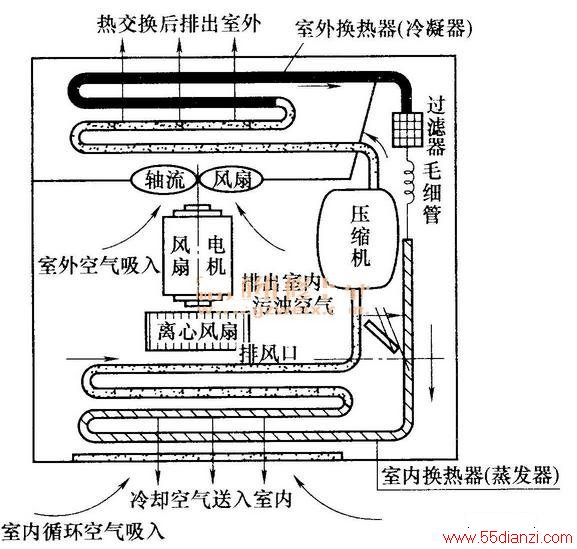

下图所示为单冷窗式空调器制冷系统,由压缩机、冷凝器、过滤器、毛细管、蒸发器等组成。完成蒸气压缩机制冷循环的四个关键部件是:①压缩机;②冷凝器;③毛细管;④蒸发器。
从图中可以看出,压缩机工作时,就会将系统内的制冷剂压缩为高温高压(100℃ ,20kg/cm2左右)蒸气,排送至冷凝器。在轴流风扇作用下,室外侧的空气会流过冷凝器肋片之间,将制冷剂放出的热量排出,使制冷剂降温冷凝成高压液态制冷剂。高压液态制冷剂经过滤器滤除有形脏物后,送毛细管节流,制冷剂压力降低至4.5~5. 5kg/cm2(其蒸发温度随之大幅度降低),进入蒸发器内蒸发,制冷剂蒸发所需的热量,是在离心风扇的作用下将室内侧的空气流过蒸发器肋片.把热量传给制冷剂,失一去热量的低温空气又吹至室内,不断循环,便达到给室.内降温的目的。然后,气态制冷剂又被压缩机吸入,不断重复上述的过程,进行制冷循环。
当室内的湿热空气流经蒸发器的肋片之间时,空气中的水分有一部会在低温肋片表面凝结下来,从接盘排出。此过程反复进行,室内空气的水分逐渐减少,空气的湿度降低,就是空调器的除湿作用。
