三系统直冷三温三控电冰箱

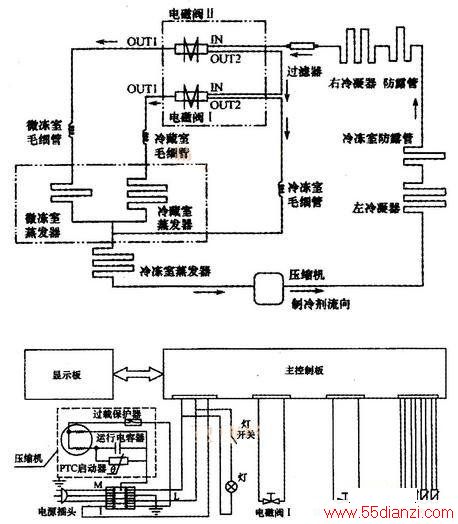

　　美釨CD-226N/266SN电控电冰箱采用该方式，其制冷系统与电气系统分别如下图所示，两个电磁阀将制冷系统分为三个独立的区域。

　　在电冰箱初次启动或关闭微冻室时，主控制板令电磁阀II接通OUT2管口，电磁阀I接通OUT1管口，压缩机排出的制冷剂经左冷凝器→冷冻室防露管→防露管→右冷凝器→过滤器→电磁阀LI的IN管口、OUT2管口→电磁阀I的IN管口、OUT1管口→冷藏室毛细管→冷藏室蒸发器→冷冻室蒸发器，最后被压缩机吸回，完成一个主系统制冷循环，冷藏室、冷冻室同时制冷，这两室的温度以较快速度下降。
　　
　　当冷藏室达到设置温度，或关闭冷藏室时，主控制板令电磁阀II改为接通OUT1管口。使压缩机排出的制冷剂。经左冷凝器。冷冻室防露管→防露管→右冷凝器→过滤器→电磁阀II的IN管口→OUT1管口→微冻室毛细管→微冻室蒸发器→冷冻室蒸发器，最后被压缩机吸回，即完成一个辅助系统1的制冷循环，使微冻室、冷冻室以较快速度降温。
　　
　　当微冻室和冷藏室达到设定温度，或关闭微冻室、冷藏室时，主控制板令电磁阀I、II均接通OUT2管口，使压缩机排出的制冷剂→左冷凝器→冷冻室防露管→防露管→右冷凝器→过滤器→电磁阀II的IN管口、OUT2管口→电磁阀I的IN管口、OUT2管口→冷冻室毛细管→冷冻室蒸发器，最后被压缩机吸回，完成一个辅助系统2的制冷循环，仅使冷冻室单独制冷。
　　
　　当所有温室达到设定温度时，主控制板切断压缩机供电，电冰箱进入保温状态。
