汽车空调压力开关

　 汽车空调压力开关有以下几种：

　　㈠高压开关
　　
　　现代汽车空调系统都设置有高压开关,它安装在空调系统高压端,一旦系统压力过高,压力开关动作,切断离合器电源或接通冷凝风扇高速档电路,以加强散热,尽量降低系统的温度和压力。
　　
　　高压开关:常开型和常闭型。

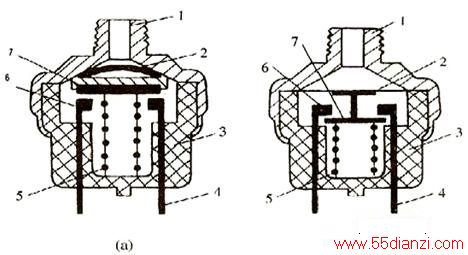

　　（a）常开型高压开关；（b）常闭型高压开关
　　
　　1-接头 2-膜片 3-外壳 4-接线柱 5-弹簧 6-固定触点 7-活动触点

　　㈡低压开关
　　
　　低压开关一般装在制冷系统的高压端。

　　㈢双重压力开关
　　
　　双重压力开关由一个高压开关和一个低压开关复合而成。

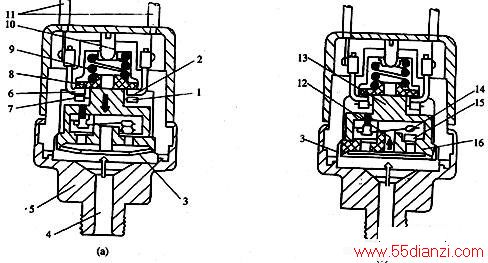

　　（a）制冷剂压力低于0.423MPa；（b）制冷剂压力高于2.75MPa
　　
　　1、7-动低压触头 2、6-静低压触头 3-膜片 4-制冷剂压力通道 5-开关座 8-绝缘片 9-弹簧
　　
　　10-调节螺钉 11-接线柱 12-顶销 13-钢座 14-动高压触头 15-静高压触头 16-膜片座     　　㈣三重压力开关
