多功能数字电表的组成

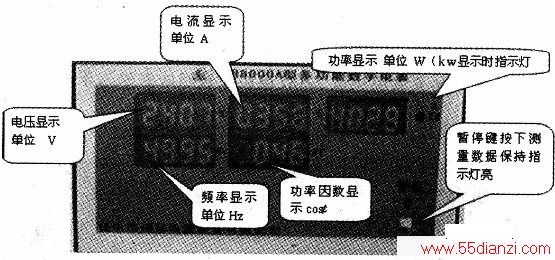

　　多功能数字电表是由数字电压表、数字电流表、数字功率表、频率计、功率因数表五块独立的数字仪表组成的。能够同时完成五种基本电路参量的测量，见下图。
　　
　　1)电压测量(输入并联在500V以下的交流或直流线路上，能够自动测量线路的电压。显示测量值为电压的有效值，单位为V)；
　　
　　2)自动测量线路的工作频率(500Hz以下测量，单位为Hz)；
　　
　　3)电流测量（输入必须与负载串联在交流或直流线路中，能够自动测量线路的电流。显示的测量值为电流的有效值，单位为A，最大测量电流为2A。可以扩展量程）：
　　
　　4)功率测量当正确连接好电源、仪表、负载后可以自动测量负载所消耗的功率，单位是W或kW(当指示灯亮时为kW)；
　　
　　5)功率因数测量正确连接好电源、仪表、负载后可以自动测量线路中的功率因数（单位cosφ）；
　　
　　6)暂停键的使用正常测量时显示电路的即时工作状态。按下暂停键后测量数值保持，指示灯亮。
