1．仪表面板简介

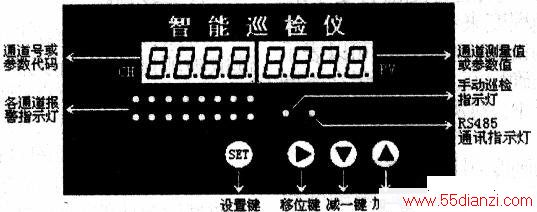

仪表面板排列示意图见下图。采用两个数码管显示窗显示相关内容：测量状态时，左显示窗（CH窗口）显示通道号，右显示窗（PV窗口）显示当前通道的测量值；参数设置状态下，左显示窗显示参数代码，右显示窗显示参数值。
仪表面板上有16个双色LED指示灯，分别指示16个通道的报警状态，当某通道有报警信号时，该通道对应的指示灯点亮，上限报警亮红色，下限报警亮绿色，无报警时指示灯不亮。
报警指示：在巡检仪面板上有16只双色指示灯，用于各通道报警状态显示，即任意通道有上限报警信号时。其对应通道的指示灯亮红色，统一报警时上限报警继电器吸合，分别报警时对应通道的上限报警继电器吸合。
有下限报警信号时，对应通道的指示灯亮绿色，统一报警时下限报警继电器吸合，分别报警时对应通道的下限报警继电器吸合，若没有报警信号则指示灯不亮。

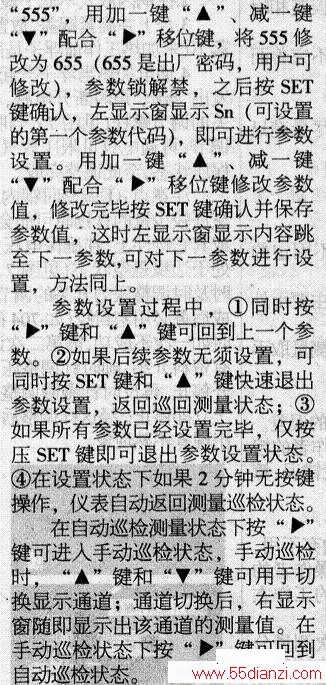

3．各通道上下限报警值的设置
长按SET键进入参数设置菜单。设置时，AL1设置上限报警值，AL2设置下限报警值；A1h、A2h分别是上限报警、下限报警的回差值；A1c、A2c设置报警方式，即参数值等于30时为下限报警方式，参数值等于31时为上限报警方式。报警值设置必须遵循：量程上限≥上限报警值≥下限报警值≥量程下限。
4．关于报警回差功能的说明

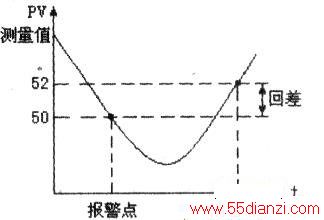

当测量信号的测量值在报警点附近波动时，仪表不断进入和退出报警状态，这样输出触点会经常跳动，产生频繁报警，容易导致外部联锁装置产生故障。本仪表具有回差设置功能，可以尽量减少这种情况的出现。例如上图中，下限报警值AL2为50;下限报警回差A2h为2：A2c=31，为下限报警、上单回差方式。若仪表输入信号小于50时，仪表报警，继电器触点动作；当输入信号信减小．由于这时是下限报警，报警回差参数设定为上单回差，所以继电器保持不动作；当输入信号值增大，大于50时，仪表不会马上退出报警，直到仪表输入值大于52时( AL2+A2h=52)，仪表才退出报警状态。同样下图中，上限报警值AL1为80;回差值A1h为2：A1c=31．为上限报警下单回差方式。若仪表输入信号大于80时，仪表报警，继电器触点动作：当输入值减小，小于80时，仪表不会马上退出报警，直到仪表输入值小于78时（ALl-Alh=78），仪表才退出报警状态。
