接触电阻的测量

　　我们知道，万用表只能测量欧姆级的电阻。对一个触点要通过600安培电流的开关，它的接触电阻一定很小。假如用普通万用表去测量它，或者能得到0.1Ω的阻值。
　　
　　但是，如果这个触点的电阻真是0.1Ω，在600A电流流过时，就会产生60V压降，触点上消耗的功率就高达36kW。
　　
　　可见，触点的电阻一定远远小于0．1Ω。假设上述触点的功率消耗允许10W以下，触点的电阻就必须小于0.0278mΩ。
　　
　　如果用万用表测量，可能表笔的电阻就超过0.0278mΩ这个数值了。那么，用什么表能测量0.0278mΩ这样的电阻呢？

　　利用VC480C毫欧表，对曾经出过故障的V23050 -A1024 -A542电梯继电器各触点进行测试了。
　　
　　测试，才能熟悉仪表的使用和了解触点电阻的大概范围。
　　
　　将mΩ表置于200mΩ,挡，短路两表笔，谰零。先对A继电器常闭两组触点进行测试。A左l常闭触点40.4mΩ;A右1常闭触点11.0mΩ。再对正常的B继电器进行测试：B左1常闭触点8.5mΩ;B右1常闭触点5.4mΩ。
　　

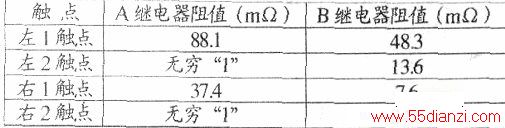

　　然后对两只同型继电器各4组常开触点进行通电后接触电阻的测试。结果如下表：

　　从测试数据可见，触点电阻5.4mn为最小值；触点电阻为88.Imn为较大值；触点不通的为故障。
　　
　　对4000多元的开关进行测试，使用20mΩ挡。3组触点的电阻分别为6.2mΩ; 2.8mΩ和1.8mΩ。可见：大电流的开关，触点电阻很小。
　　
　　试过程发现，每一次测试，显示屏上的数值总在化，是一个不断减少的缓慢过程。以上数据，均按10秒后读取。
　　
　　很想查到关于继电器触点电阻要求方面的技术标准，可惜没找到。有人说，继电器的触点电阻应小于100mΩ：也有人说继电器的触点电阻不可能小于1mΩ。可以肯定的是，触点电流越大的继电器，要求接触电阻越小。换算的结果惊人：
　　
　　实测上述某触点开关的接触电阻为1.8 mΩ，若该触点通过600A电流，就会产生1.08V压降，并消耗648W功率。
　　
　　可见，这样的功耗，开关将严重发热，几乎无法使用。
　　
　　从触点压力与触点电阻曲线可见，继电器的触点电阻集中在15mn—60mfl区域。
