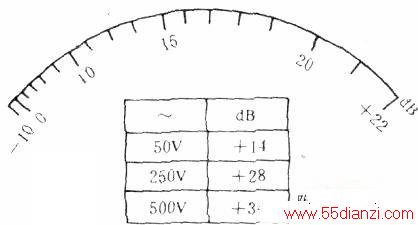

下图是500型万用表上的dB刻度线，这条-10～22dB的刻度线量程较小，因为它是在～10V挡的电压范围内画出来的，只适合测点电压在—10V以下时使用。若被测点电压较高，万用表就应置于～50v挡，电压范围扩大了5倍，根据上面公式计算指针读数应加上+14dB（计算过程略）。同理，在用～250V，～sooV挡测量时，指针读数分别要加上28dB和34dB，这就是图1中附表的含义。例如用～2sov挡测量指针读数是lOdB，那么实际的绝对电平应当是10+28-38dBt通过上面介绍，我们已经知道了电平测量实际上就是测交流电压，只是读取的是经过转换的分贝值。测分贝值时，万用表应置于交流电压挡，并注意只有当测量的阻抗是600Ω时，电表指示才是正确的。当阻抗不足600Ω而是Ro时，应再加上一个校正数：10lg600/Ro。
万用表作dB测量时，要求教测信号是频率45—1000Hz的正弦波。若被测信号频率超过1000Hz，或不是正弦波形，则测出的结果不能认为是电平值。
最后要指出的是，当被测点既有交流电压，又有直流电压存在时，应在表笔上串联一只0.22μF电容以隔离直流电压，否则测出的db值将有很大的误差。有的厂家为方便用户，在万用表内已经串联了隔直电容，并在面板上设置“dB插孔”引出，这时我们只要将红表笔插入dB插孔中，就可以作电平测量，而不必顾忌直流电压的影响了。
