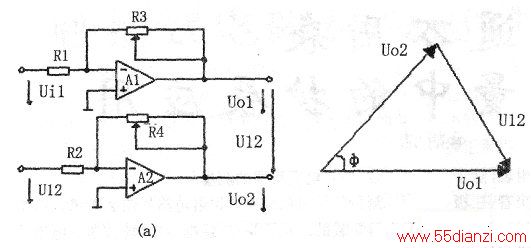

如果要测量两个信号电压Uil、Ui2之间的相位差,可采用下图(a)所示的扩展电路。图中由运算放大器Al、A2组成的比例放大器,分别把信号电压Uil与U12放大,使输出电压Uol、U02在5v以上(便于准确测量读数),然后测取Uol、Uo2及U12的大小。设Uol与Ua2之间的相位差为φ,那么这三个电压的相量图如下图(b)所示。显然存在如下关系:
按照上式就可以计算出两信号电压的相位差。下图 (a)中运算放大器与各电阻的规格按通常情况选用即可。调整R3、R4的大小,保证输出电压Uol与U02大于5V就行了。
我们把以上三个扩展电路组装在一个附加的电路盒内,同万用表配套使用,测试效果好,且使用方便。
