怎样用好万用表

　　小制作过程中，元器件检测和电格调试等都需要用到万用电表。万用电表简称为万用袁，分为模拟万用表和数字万用表两大类，是最基本最常用的电子仪表，也是电子制作必不可少的重要工具。熟悉和了解万用表的基本性能，掌握正确的使用方法，是进行电子制作的基础。

      一、模拟万用表

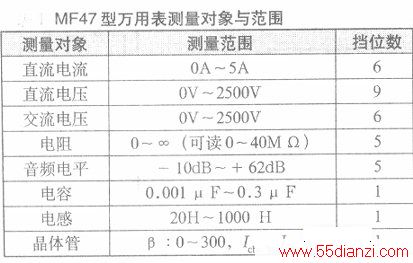

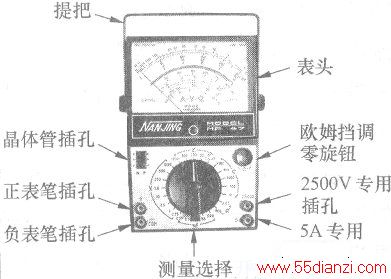

　　通常所说的万用表是指模拟万用表，即指针式万用表，它采用微安表头作为测量指示，可以测量直流电流、直流电压、交流电压、电阻，以及音频电平、电容、电感、晶体管直流参数等。图1所示为较常用的MF47型万用表，其测量对象与范围见下表。

　　由于电阻挡必须使用直流电源，因此，使用前应给万用表装上电池。一般习惯上将红表笔插入“+”表笔插孔，黑表笔插入“-”表笔插孔。万用表在使用前，还应检查表针是否指在机械零位上，即表针在静止时，是否准确指在刻度线最左边的“0”位上，如不在，应用小螺丝刀缓慢旋转表头下边的机械凋零器，调节表针的静止位置使其准确指“0”。

　　使用万用表进行测量时，首先应根据测量对象选择相应的挡位，然后估计测量对象的大小选择合适的量程。例如测量220V市电，可选择“交流电压250V”挡，如上图所示。如果无法估计测量对象的大小，则应先选择该挡位的最大量程，然后逐步减小，直至能够准确读数。读数时，眼睛应垂直于表面观察表针。如果视线不垂直，将会产生视差，使得读数出现误差，如下图所示。

　　二、数字万用表

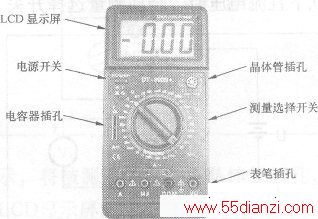

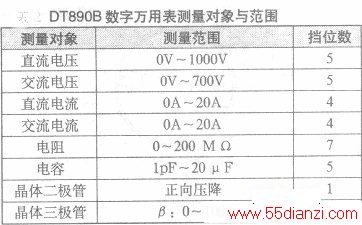

　　数字万用电表是一种数字化的新型测量仪表，采用LCD或LED数码显示屏作为测量指示，具有测量精确、输人阻抗高、读数显示准确直观等特点，可以测量交、直流电压、电流、电阻，以及电容、电感、晶体管、频率、温度等。下图所示为较常用的DT8920B型数字万用表，其测量对象与范围见下表。数字万用表，其测量对象与范围见下表。

　　LCD显示屏应有“000"字符显示。如果显示出“BAT”字样，表示电池电压不足，应更换新电池。

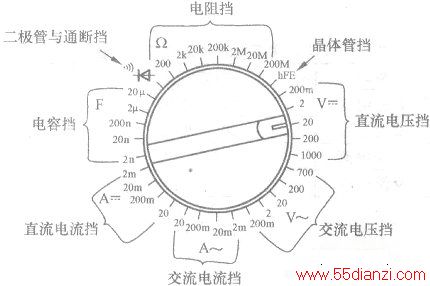

　　使用数字万用表进行测量时，首先应根据测量对象选择相应的挡位，然后估计测量对象的大小选择合适的量程。例如测量9V电池电压，可选择“直流电压20V”挡，如上图所示。如果无法估计测量对象的大小，则应先选择该挡位的最大量程，然后根据显示情况逐步减小量程，直至能够准确显示读数。选择测量量程时，应尽量使LCD显示屏中显示较多的有效数字，以提高测量精度。如果显示屏仅在最高位显示“1”，表示测量对象超过所选量程，应选择更高量程进行测

　　三、万用表使用方法

　　下面模拟万用表以MF47型为例，数字万用表以DT7890B型为例，介绍正确使用万用表的方法。

　　1_测量直流电压

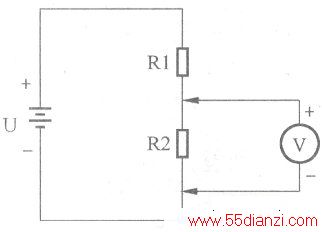

　　测量直流电压时，万用表构成直流电压表，直接并接于被测电压两端。例如上图所示电路需测量R2上的压降，电压表并接于R2上即可。

　　(1)模拟万用表测量1000V及其以下直流电压时，转动测量选择开关至所需的“直流V”挡。测量1000V以上至2500V的直流电压时，将测量选择开关置于“直流1000V”挡，并将正表笔改插入“2500V”专用擂孔。

　　(2)数字万用表测量直流电压时，红表笔插入“VΩ”插孔为正表笔，黑表笔插入“COM”插孔为负表笔，转动测量选择开关至所需的“直流V”挡。因为数字万用表具有自动显示正、负极性的功能，实际上测量过程中即使正、负表笔接反也能正确显示测量结果。如上图所示，测量结果显示为“-6V”，表示正表笔接在了被测电池的负端、负表笔接在了被测电池的正端，被测电池GB的电压为6V。这是模拟万用表所无法比拟的一个优点，特别是在被测电压极性不清楚的情况下，给测量工作提供了很大的方便。

　　2．测量交流电压

　　测量交流电压与测量直流电压相似。

　　(1)模拟万用表测量1000V及其以下交流电压时，转动测量选择开关至所需的“交流V”挡。测量1000V以上至2500V。的交流电压时，将测量选择开关置于“交流1000V”挡，并将正表笔改插入“2500V”专用插孔。

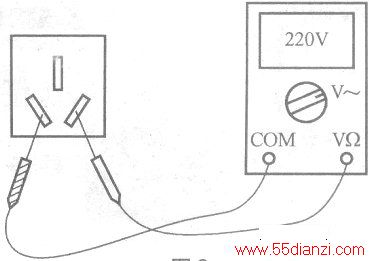

　　(2)数字万用表测量交流电压时，红表笔插人“VΩ”插孔，黑表笔插入“COM”插孔，转动测量选择开关至所需的“交流V”挡。上图所示为测量交流220V市电电压的例子，测量选择开关置于“交流700V”挡，两表笔不分正、负分别插入市电电源插座的两个插孔，LCD显示屏即显示出被测市电的电压为220V。

　　3．测量直流电流

　　测量直流电流时，万用表构成的电流表应串入被测回路，如上图所示既可以串入电源正极与被测电路之间也可以串入被测电路与电源负极之间 (1)模拟万用表测量500mA及其以下直流电流时，转动测量选择开关至所需的“mA”挡。测量500mA上至5A的直流电流时，将测量选择开关置于“500mA”挡，并将正表笔可插入“5A”专用插孔。

　　(2)数字万用表测量直流电流时红表笔插入“mA”插孔或“A”插孔为正表笔，黑表笔插入“COM”插孔为负表笔，转动测量选择开关至所需的“直流A”挡。测量200mA以下直流电流时，红表笔应插入“mA”插孔测量200mA及以上直流电流时，红表笔应插入“A”插孔。

　　数字万用表测量直流电流过程中，如果正、负表笔接反，将显示测量结果为“一150mA”，如上图所示，表示被测电流由负表笔流向正表笔。数字万用表使得测量直流电流时可以不必考虑其电流方向，这在电流方向不明确的情况下特别方便，测量电流大小的同时也测出了电流的方向。

　　4．测量交流电流

　　数字万用表能够测量交流电流。与测量直流电流相似，转动测量选择开关至所需的“交流A”挡，串入被测电流回路即可测量。测量200mA以下交流电流时，红表笔应插入“mA”插孔；测量200mA及以上交流电流时，红表笔应插入“A”插孔。
