兆欧表接线时应的注意问题

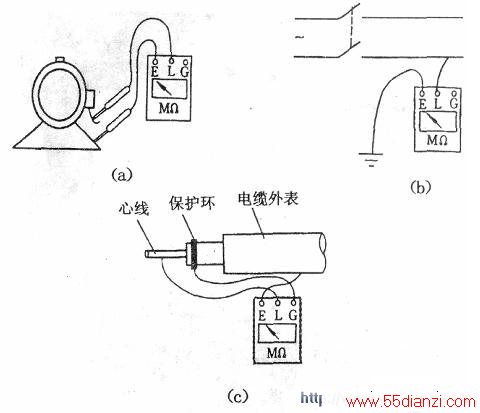

　　兆欧表的接线柱有三个，分别标有：L（线路）、E（接地）和G(屏蔽)。在进行一般测量时，将被测绝缘电阻接在L和E端之间。例如测量电动机绕组的绝缘电阻时，L端接绕组的引出线，E端接电机外壳，如下图(a)所示；测量线路绝缘电阻时，将被测端接到L，而E接地，如下图(b)所示；当被测绝缘电阻的表面不清洁或潮湿、表面漏电严重时，为了判明是内部绝缘不好还是表面影响，需要将表面和内部的绝缘电阻分开，必须使用屏蔽“G”接线柱，例如测量电缆绝缘电阻的接线，如下图(c)所示。
　　
　　接线时，应选用单股导线分别单独连接L和E端，不可用双股导线或绞线，因为线间的绝缘电阻会影响测量结果。
