使用直流双臂电桥应注意哪些问题

　　直流双臂电桥又称凯尔文电桥，使用时除了应遵守前面对单臂电桥的使用规定外，还应注意以下几点：
　　

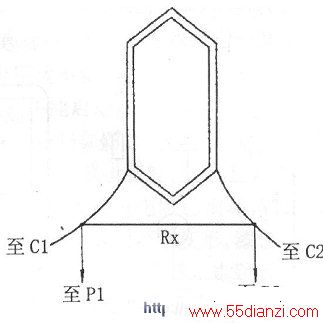

　　(1)被测电阻的电流端钮。应接双臂电桥的Cl、C2;电位端钮接电桥的Pl、P2。实际测量时，被测电阻一般只有两个接线端，所以测量时要从被测电阻引出四根线，如下图所示。要使被测电阻的电位端钮位于电流端钮的内侧，并注意接线尽量短、粗而且接触要紧密。
　　
　　(2)直流双臂电桥的工作电流较大，要选择适当容量的直流电源，最好采用蓄电池，电压为2～4V。测量时要迅速，以免耗电量过多。
　　
　　双臂电桥如QJ103型，其测量范围为10(-4)～1Ω。
　　
　　另外，单、双臂两用电桥如QJ36型，其测量范围为10(-5)～10(6)Ω。
