数字式电压表测量变频电压的结果

　　由于变频器的输出电压是通过改变占空比来调节其平均电压的，而数字电压表所发出的采样脉冲的宽度和频率是固定不变的。当它测量变频器的输出电压时，有时采样脉冲正好和输出电压脉冲重合，采样结果为直流电压值Up；有时采样脉冲和电压脉冲错开了，采样结果为0V。
　　

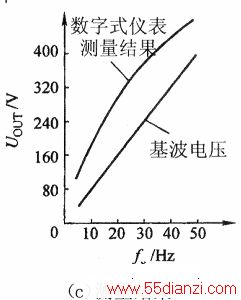

　　因为变频器输出电压的占空比是随着给定频率和所预置的U／f比而变化的。当频率下降；输出电压减小时，电压脉冲的占空比减小。电压表采样到的次数减少。但每次采样到的电压都是直流电压值u。，故测量结果偏大，如图(c)所示。
