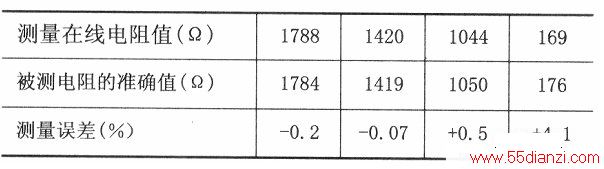

利用四量程在线电阻测量仪的2kΩ档先后实测4只在线电阻的阻值,然后分别焊下电阻的一脚,用数字万用表测量其离线电阻的准确值,测量数据见下表所示。由下表可见,测量低阻值时误差会增加,但一般不超过±5%,若采用ICL7650或LF412/LF412A型低失调电压的高增益运放,则误差可低于±1%。
在线测量电阻的误差是由于运放的输入偏流IIB和Rl上的电流Il所引起的。Il的形成是由于Ucd≠O,Ucd与运放失调电压Ul0和开环电压增益AVD有关。
因此所用运放的Ul0=±2mV(典型值),AVD=100dB(折合l05倍),能满足常规测量要求。
