自动测量
很多现代的数字存储示波器，如Fluke公司的PM3394A都能完全自动的进行测量而无需使用光标。可以测量的项目非常广泛，包括了所有一般日常需要进行的测量项目。示波器使用存贮的波形数据并按照IEEE4规定的标准算法来得出所选择项目的测量结果。
作为一个例子，我们来测量刚刚采集到的单次信号的幅度。
打开MEASURE菜单。选择“MEASurement 1”。示波器就按其默认规定进行峰峰值幅度测量，这正好符合我们的需求。打开这个测量功能，测量结果就立即显示在屏幕上。
注意，示波器可以进行很多种这样的自动测量，其菜单中包括：与幅度有关的测量（伏）、与时间有关的测量（包括周期和频率）及延时测量。
4 IEEE为电气及电子工程师学会
光标限制的测量
考虑图67中的信号。如果我们想测量波形振铃的频率，但是示波器测出的却是方波信号的频率。

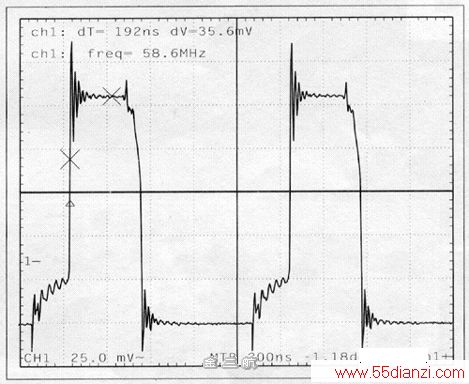

图67 带有振铃的方波
为了自动的测量振铃的频率，必须改变示波器的设置，使得示波器只采集振铃信号。当然，我们可以使用DTB，使得示波器只采集信号的这一特定部分，但是这样一来就失去了总的信号的全貌。
某些示波器具有在波形的某一特定部分进行自动测量的能力。进行测量的这一波形特定部分则由光标来规定。用这种方法，既保持了总的信号的全貌，又控制了波形上进行测量的区域，从而能够对信号的规定的细节，例如振铃的频率幅度或者脉冲群中的脉冲频率等进行测量。
光标限制测量的练习
选择RECALL菜单，将在存储器3中存贮的波形调回到示波器屏幕上来，在菜单中进行滚动直至m3变为加亮状态。打开这个波形的显示。按通道1的标有“ON”的按键，现在就可以把该输入通道的显示关掉。由于现在在屏幕上有另一个波形，所以采集存储器将被关掉。
打开测量菜单，选择测量1以计算出信号的峰峰值幅度。选择“光标限制”子菜单，并打开光标限制。这时光标将自动出现。
将两个光标放在信号的某一细节部分，并注意幅度指示值。
移动两个光标使它们隔离选择信号的另一部分。观察波形的不同部分，示波器显示的峰峰值读数也不相同。
自动量程练习
将函数发生器的输出连至PM3394A示波器的任意一个输入端。将函数发生器设置为输出频率约为1KHz峰峰值1V的正弦波。按AUTOSET。
检查并确认示波器牌数字存储模式
按时基部分的紫色的AUTORANGE按键及连接信号的输入通道的紫色AUTORANGE按键。
现在改变化信号发生器的幅度和频率设置，并注意示波器不断的进行自动调节以适应信号的变化。
您可以看到自动量程组合示波器能够跟踪信号的任何变化。这就使得这种示波器对要观察多种不同信号的场合，例如修理工作或者样机调试等场合来说是一台完美的工具。
如果您的手头有某一个电子系统，您可以浓度探测该系统的各测试点。您将发现，这台示波器可以显示出所有不同幅度和不同频率的信号，并且在各种情况下都能以正确的扫描速度和正确的幅度给出稳定的显示波形。
为了比较效果，您可以不用自动量程功能，再测量同样这些测试点。您可以看出使用自动量程能您不用动手调节示波器就能轻松的完成测量工作。
