如何用示波表检修UC3842芯片组成的开关电源电路

　　UC3842是脉宽调制控制集成电路，广泛地应用在电脑、显示器、开关稳压电源、充电电源及各种脉宽调制电路中。因此涉及UC3842芯片的维修工作量较大，掌握UC3842芯片的维修技巧，对快速维修很有帮助。在此，我向同行们介绍一下我使用伊万ET521A多功能示波表安全检修这类电器的方法。

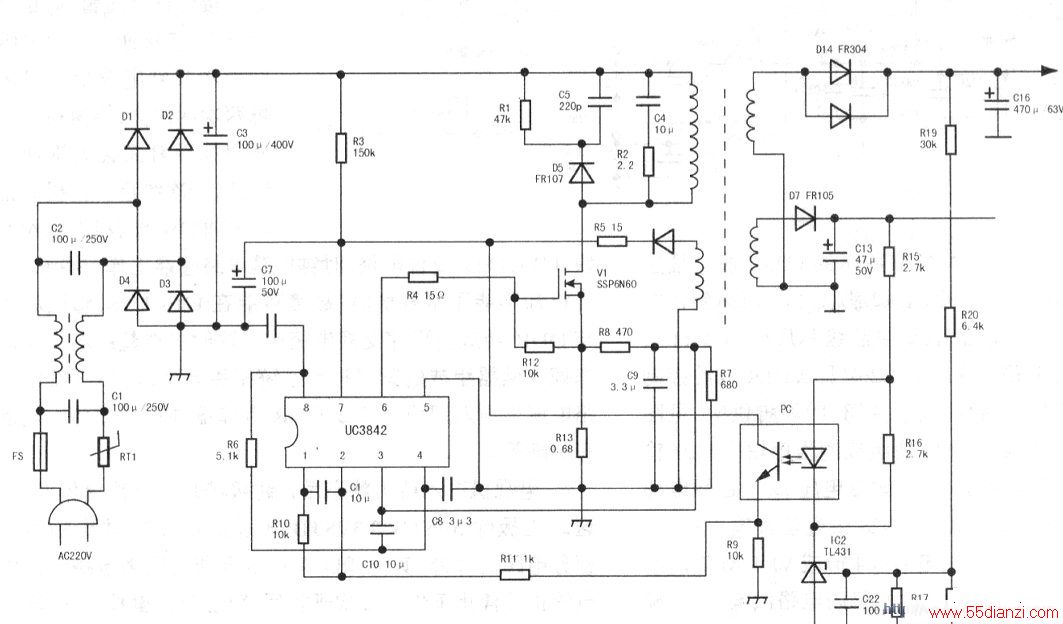

　　用ET521A多功能示波表检修由UC3842为核心组成的脉冲调制控制电路，除了ET521A示波表外，还需准备一台+18V的稳压电源和一台隔离调压电源。这次修理的是苏州产和平牌DS-MC-48VⅡ-F型48V电动自行车充电器，根据实物绘出部分电路图（见上图）。打开机壳，直观检查．UC3842炸裂，R4、R7、R8、R12、R13烧焦，保险管烧黑，显然这是一台严重损坏的充电器，用ET521A上的万用表又测出整流二极管D4、场效应管Vl、光耦PC击穿短路。如果将损坏元件换新后贸然通电试机，就有可能再次烧毁更换的元件。安全的做法是将+18V电源负极接热地，正极接UC3842(7)脚（给IC外加供电），检查UC3842各个脚位的直流电压，测得(1)脚为4.4V，(2)脚为2.5V，(3)脚为I)v，(4)脚为1.9V，(8)脚为16V，(8)脚为5v，基本正常。将ET521A的示波器设置为耦合AC，探头1：1，时基25μs，幅度500mV，将探头接到U3842(4)脚，测得频率为43.3.5kHz，幅度Vp-p1.6V的振荡波形（见下左图）：再将时基设为10μs．幅度5V，将探头接到Vl的G极，测到频率为44kHz，幅度17Vp-p的驱动脉冲（见下右图），表明脉冲调制控制电路正常。将+18V电源负极接开关变压器次级地，正极接充电控制集成块LM324的(4)脚，这时电源指示红灯亮，充电指示绿灯亮，表明次级电路基本正常。18V电源正极不动，负极接光耦PC的(2)脚，用ET521A万用表的电阻挡测光耦(3)、(4)脚的正反向电阻，与未通电时对比，如果明显变小，则光耦正常。经过以上检测正常后，就可将隔离变压器输出电压调到AC90V，给充电器通电，电源指示红灯亮，充电指示绿灯亮，充电输出电压为DC55V，再把调压器电压升高10V，如果这时充电输出电压也升高．则需检查Rl9、R20、R18、R18、IC2(TL431)、C22组成的稳压环路和LM324集成块与充电电压控制相关运算放大器电路，找出故障元件并更换。正常后继续调高电压逐渐．升至220V．输出充电电压稳定为55V后，用一个100OW的电饭锅发热盘，作为假负载，接充电输出端通电，这时充电指示红灯亮，输出电压59V，散热风扇快速旋转，通电十几分钟，如果输出电压稳定，开关管，整流二极管微热，就表明充电器已修复。
