LED灯泡和T8灯管驱动器LYTSwitch-0器件评测

    LYTSwitch-0产品系列专门为低成本LED灯泡和T8灯管应用而设计。LYTSwitch-0器件在一个单片IC上集成了一个700 V功率MOSFET、振荡器、开/关控制方案、EMI降低和多种控制功能(包括逐周期检测的电流限流及热关断电路)。

    LYTSwitch-0器件的效率达到90%以上，可在典型应用中以优于+/-5%的调整精度提供恒流输出。其功率因数在115 VAC下大于0.8，在230 VAC下达到0.55，可满足ENERGYSTAR V1第3稿的北美消费类照明标准。



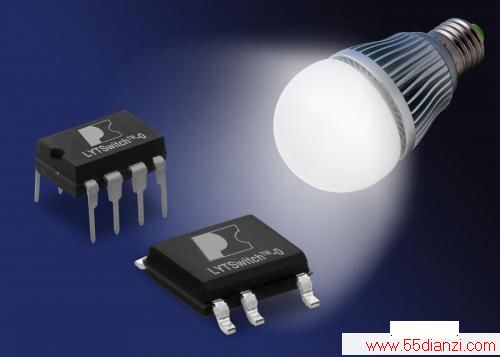

    LYTSwitch-0

    与非网小编为大家整理了网友对LYTSwitch-0的使用评测，希望对大家的学习有所帮助。

    与非网led社区会员zhangjsh：感谢与非网led社区提供的评测套件，由于前些天没在家，所以前天才拿到套件，很高兴。现在正在准备LED先用现成套件做实验。取得数据后再进行双板联调。下面先上照片。

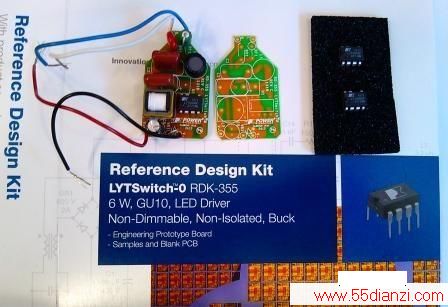

    LYTSwitch-0开发套件全家福

    上星期六去了一趟中关村买到LED,为配合这次竞赛选购了两种器件一种是3528LED 大致参数是：电压3~3.2V;电流20mA;色温9000~12000;亮度约为4Lm。另一种是5630LED 大致参数是：电压3~3.2V;电流120mA;色温6000~6500;亮度约为50~55Lm。昨天，我用3528LED制作了一块满天星灯板见下图。

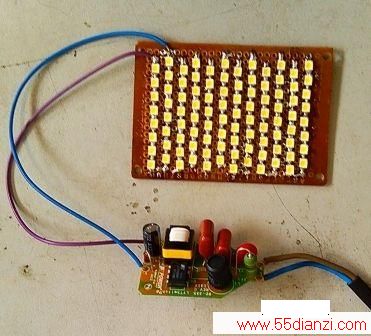

    用3528LED制作的满天星灯板

    点亮后效果如下图

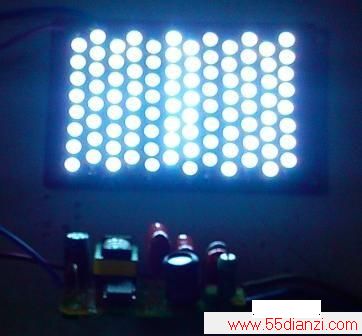

    点亮后的效果

    初步参数计算：根据“Reference Design Report for a 6 W Non-Dimmable, Non-Isolated Buck LED Driver Using LYTSwitchTM-0 LYT0006P”给出条件 输出参数：54V110mA和已知LED参数单管电压降3~3.2V;电流20mA,由单管电压降求串联数量;而由单管电流求并联路数。

    1、串联数量=54/3.2=16.87 取16支

    2、并路数=110/20=5.5 取6路

    基本结构与实测工作参数：

    16串6并结构，实测灯端电压48伏;工作电流105mA;芯片表面温度 35℃ LED表面温度 60℃，先展示一下我的仪表。

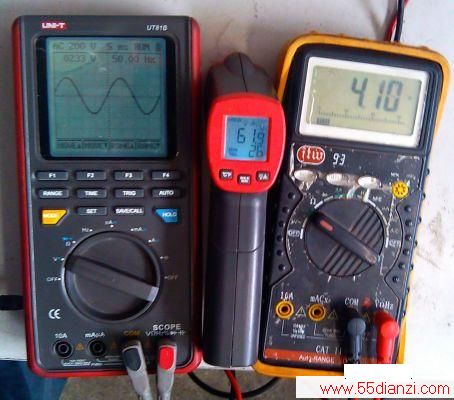

    测试中用到的部分仪表

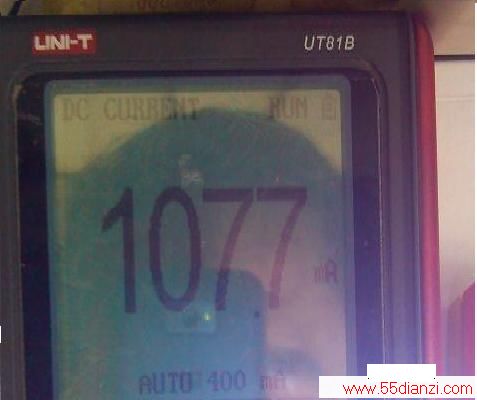

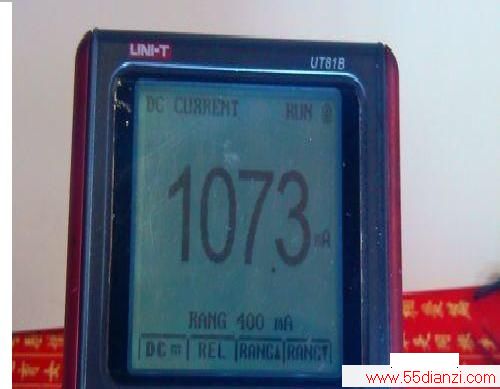

    正常点亮满天星时的工作电流107mA,小于额定工作电流。

    正常测试时电流值

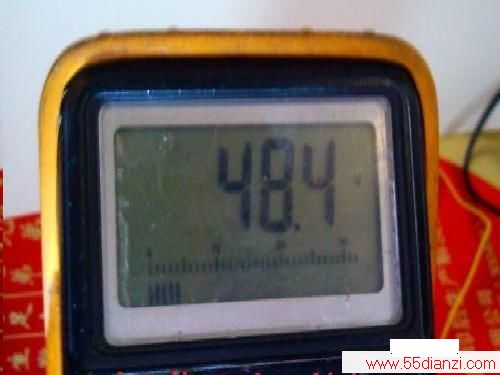

    正常点亮满天星时的工作电压48.4V.

    电压显示

    连续工作2小时电参数比较稳定。

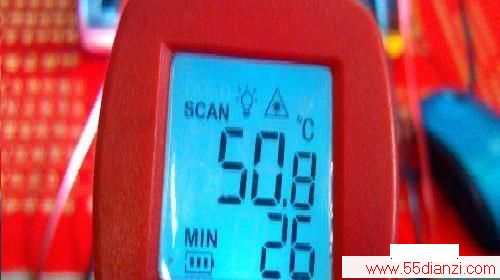

    此照片显示点亮满天星时LED未加散热时表面温度。

    未加散热时的温度

    在PCB下面放置了一块70X50X15的铝合金后，温度大幅下降。

    加散热时的温度

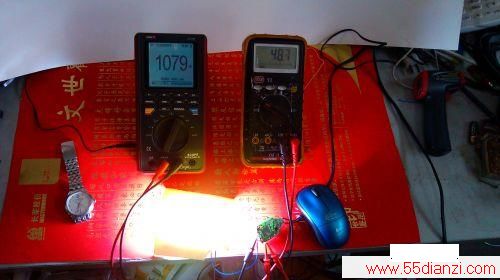

    测试时的现场照片，为了测试准确防止光干扰，用一块白卡纸将电珠表面遮盖，这样照片更清楚。

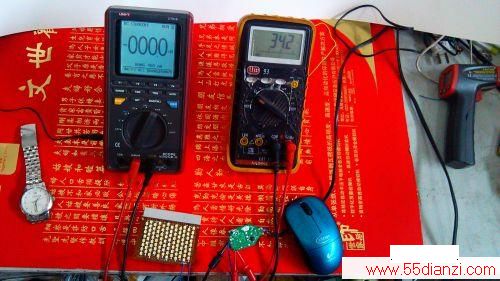

    下图为未通电时的测试现场状态。

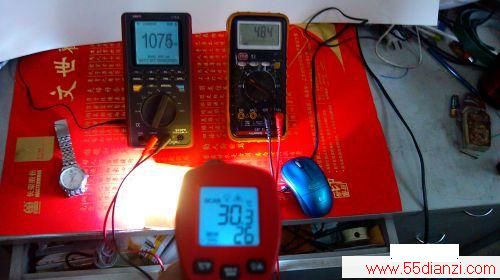

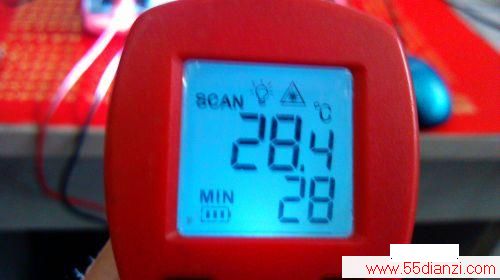

    评估板上集成电路位置上的温度只有30度，通电两小时后依然稳定。

    下边用借到一次综合测试仪表再测量功率因数，一次电流等参数，并试着计算评估板的效率。

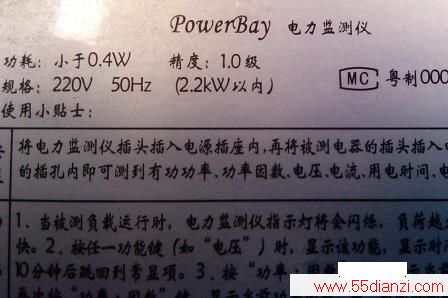

    现在开始测试功率因数，先看一下我找到的仪器，POWERBAY 专业版电力检测仪。精度等级1.0级相对于数字万用表精度高了很多。

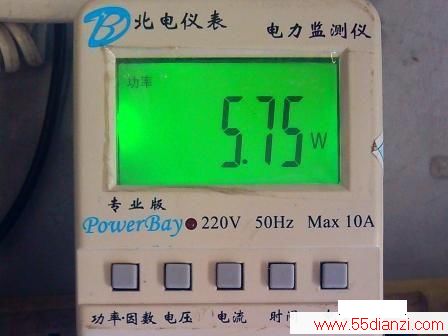

    一次测功率5.7W

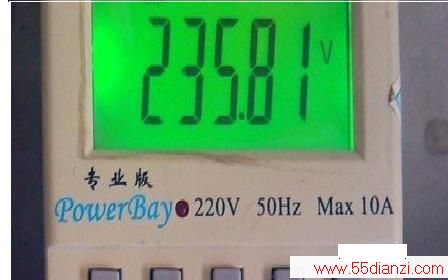

    实时电压235.8V

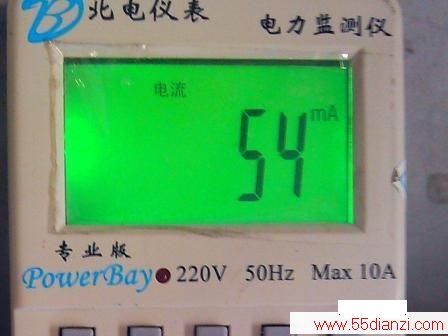

    一次电流54mA

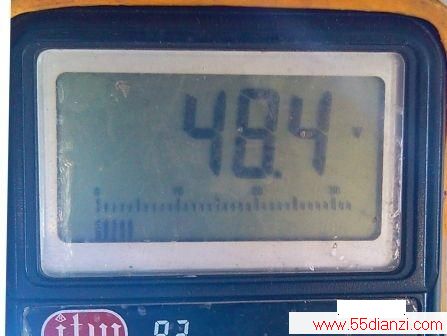

    二次电压为48.4V

    二次电流值为107.7mA 。

    由于电力检测仪是一台真有效值仪表，且精度较高，所以，所测试的一次交流功率可视为相对准确。大致计算等的效率为

    效率=(二次电压*二次电流/一次有功功率)X100

    =(48.4V*107.7mA/5.75W)*100=90.65%

    由于万用表精度所限，以上计算只是近似值。
