3 制作步骤

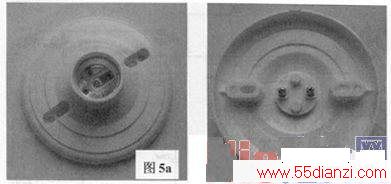

(1)到市场上买一特大型E27螺旋接口节能灯白炽灯，吸顶式平螺口灯座，如图5a、图5b所示。其尺寸如下；外径11．5cm，高度4.8cm，孔距1：55-70mm，孔距2：86mm，有轻微误差。

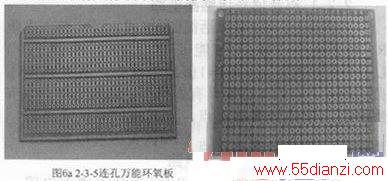

另买一块规格5×10cm厚1．2mm的2-3-5连孔万能环氧板，如图6a所示。当然，也可买规格5×7cm厚1．2mm的万能洞洞环氧板。如图6b所示。
(2)将连孔万能板按图7所示挖出两个孔，以备连接导线用。

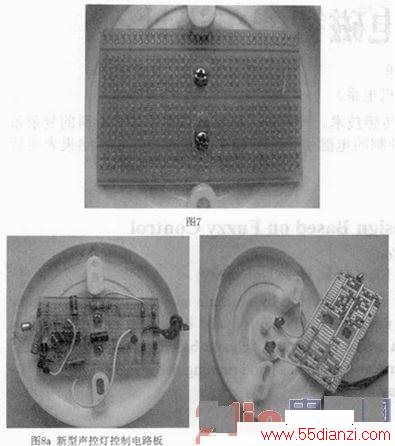

(3)在连孔万能板上焊接好控制电路，控制电路只要按图正确焊接，无须调试即可成功。焊接好的新型声控控制电路板如图8a所示，图8b是控制电路的铜箔焊接面，电路焊接好后，要去掉多余的铜箔，以加强绝缘性能。

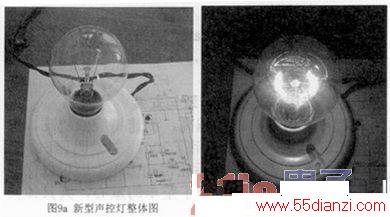

(4)将以上完成的控制电路安装在特大型E27螺口灯座中(如图8a)，用热熔胶加以固定。在驻极体话筒接近灯座塑料处用电烙铁头烫出一孔，以接受声音信号用，一盏新型声控灯就制作成功了。图9a是制作完成的新型声控灯整体图，图9b是通电后的效果图。
4 制作后续升级电路—新型遥控灯
将三极管Q1前面的电路去掉不要，用一体化红外线遥控接收头PH1838(引脚排列如图10)的①端接Q1C位置，另加一简易5V稳压电路为红外线遥控接收头供电，则就变为新型红外线遥控灯了。取任意一红外线遥控发射器，对准遥控接收头，按遥控发射器任意键二次-灯亮，按任意键二次-灯暗。而且要求二次按键的时间间隔要大于0.3s小于0．8s，满足条件的按键动作有效，否则无效。
