它用30只发光管串并联后。接到用电容降压的电源上，功率为3W。具有用电省、发光稳定和寿命长的优点。
1.工作原理

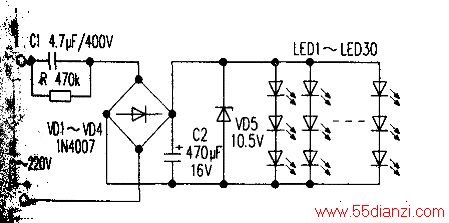

下图是它的工作原理图。220V的电压经电容C1的降压后，经过VDI～VD4全波整流，再经C2滤波和稳压管VD5产生10.5V的稳定电压作为发光管的电源。
LED1～LED30是白色发光管，把每3只串联成一组，这样30只就可以构成lO组，并把lO组并联后接到10.5V的电源上。由于每只发光管的工作电压为3.5V.
3只串联为10.5V已满足要求。每只发光管的工作电流在20～30mA之间，这样就使得每只发光管都能正常发光。
电容Cl选用4.7μF／400V的涤纶电容。白色发光管LED1～LED30用φ5mm的。其他元件无特殊要求。
2.制作方法
找一个圆形稍微有些突出的塑料盒，把发光管均匀地嵌在打孔后的塑料盒上。并按要求焊好。注意：
焊接时正负极不要焊错。发光管引脚不要相碰。 然后按右图做一个电源电路板，元件焊接无误。接好导线即可调试。通电后。测每只发光管的电压要在3.4～3.6V之间，如相差太大应进行更换。
同时观察每只发光管的发光情况。如发现发光较暗或发光偏黄也要进行更换。
最后在发光管盒上盖上一块塑料板（开一些小孔）。再找一个节能灯的灯头把电源板装入。用万能胶胶在发光管盒的上方。这样一个新颖的发光灯即制作成功。灯的总装图如图所示。
该灯电路由于采用电容限流降压，因电容器上是不会消耗电能的。该LED照明灯。笔者使用一年多也没有损坏。
