8. 关上电池盒，用热胶水盖住突出来的螺丝钉、弹簧和导线（见图11）。
图11
9. 等热胶水干了以后，打开电池盒。如果热胶水把电池盒封死了，小心翼翼地把电池盒上的热胶水割掉。
第三步：给灯罩电路板装上LED 灯

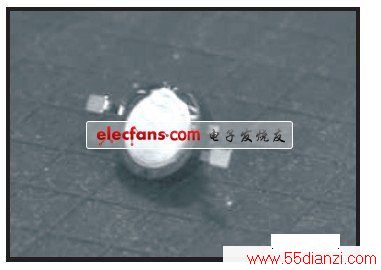

1. 确定LED 的正负极，检查一下LED 的标志。在LED 黑色塑料边框的顶端，应该能够看到负极的标识，或者你能看到一个分开的金属突起物，这也是负极的标识（见图12、图13）。

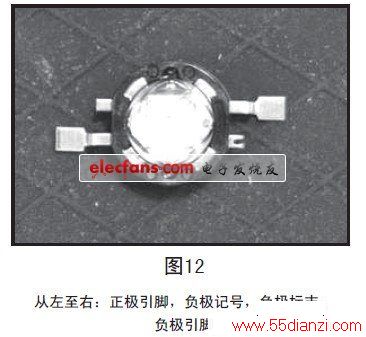

图12
图13
2. 给LED 的金属基座涂上一层薄薄的热乳胶，注意别把乳胶弄到LED 的引脚和圆顶上（见图14）。
图14
3. 把LED 放到到灯罩的印制电路板上，注意LED的正极引脚要与印制电路板的正极标识相对应（印制电路板上标的“+”字标识）。
4. 将其余的两个LED 也做同样处理。后面的LED的正极引脚要与前面的LED 的负极引脚相连，这样我们才能把它们连成一串。
5. 检查一下镜头是否与LED 大小合适。
www.55dianzi.com6. 把LED 的引脚焊接到印制电路板上，千万注意别把LED 烫坏了。要确保LED 平整地坐落在印制电路板上，同时也要确保焊锡将印制电路板的焊盘和LED引脚都包住。否则的话，它们的连接性就不稳，可能会造成能源的浪费、灯光闪烁或者干脆不亮。
7. 再检查一遍镜头大小是否合适。如果不合适，你就要把焊歪了的LED 调整一下位置，重新焊好。
8. 在印制电路板背面涂上一层薄薄的热浆糊，然后把印制电路板放到灯罩里，注意三个小螺丝钉的孔和大的导线孔都要对准。 9. 用随灯罩附带的最小号的螺丝钉将印制电路板固定好（见图15）。
图15
第四步：处理驱动焊接到电源连接插头和LED 上
1. 在灯罩后面的白色区域钻两个孔。
2. 用锉刀锉一下驱动底部较大的那个印制电路板，锉到它能放入并紧贴灯罩为止。把三个引脚连接器挫到平行，同时把直径挫平整。注意，不要把较大的印制电路板顶端那个小电阻的焊锡接触点锉掉，也不要把印制电路板外面的紫铜圈锉掉（见图16）。
图16
3. 给剩余的连接插头涂上热胶水，然后在导线上再包一小段热缩管。不要包的太长，留出足够的导线来穿过灯罩后面，到达顶端。
4. 将连接插头的黑色导线焊到驱动器印制电路板底部外围的铜圈上，靠近平边的那个。将连接插头的红色导线焊到驱动器印制电路板底部内侧的铜圈上，也是靠近平边的那个。如果你把导线焊到了印制电路板的中央，那么驱动就再也无法放进灯罩里了（见图17）。
图17
5. 将驱动器的小头穿过LED 铝制底座的背面，将红色导线焊接到第1 只LED 的正极端点（这个端点不与其他LED 直接相连），然后黑色导线焊接到第3 只LED得负极端点（同样，这个端点也不予其他LED 直接相连）。注意，不要将烙铁触碰到LED 的穹顶，小心别把LED 烫坏（见图18~ 图21）。
图18
图19
图20
图21
第五步：组装并测试LED
1. 用沉头螺丝钉将镜头固定好（见图22）。
图22
2. 将驱动器推进灯罩的白色部分，小心别扯到任何导线。
3. 用长螺丝钉将灯罩的白色部分固定到铝壳上（见图23）。
图23
4. 连上电池，测试一下LED 灯。
第六步：接上开关
1. 将灯罩背面引出来的红色导线剪开。
2. 将红色导线的两端都稍微剥掉一段。
3. 把红色导线的一端焊接到开关的一端。
4. 将红色导线的另一端焊接到开关的另一端，导线可能不够长，你需要加一段。
5. 用热乳胶将开关黏到灯罩的顶端，将开关（包括导线和暴露的金属）与另加的那一段导线都用胶水封住，这能能防止短路和潮湿。
6. 在硅酮塑料按钮的底部涂一点热胶水，然后把按钮粘到开关上，小心不要让胶水溢出开关，再用一点胶水将按钮和开关封好（见图24）。
图24
7. 给灯罩的白色部分背面涂上一些胶水，以便封好钻孔，同时也能给从灯罩背后穿出来的导线缓解一点拉力。
8. 在灯罩的铝壳上贴一小段铝箔胶带，以防止灯往后座（见图25）。
图25
9. 测试一下，然后就可以尽情使用你的大功率LED 自行车灯了。你可以通过半按按钮和放开按钮来调节亮度模式。
注意：如果在电池电量不足的情况下调到高光模式，电池的电路保护可能会自动响应，切断电源。因为在电流消耗太大的情况下，电路保护会将其视为短路。你可以再加一组电池来防止此类情况的发生，因为这样的话电池的电流消耗就会减半。或者你也可以立即跳到中光模式，这样自行车灯能工作得更久一些。其实，中光模式下灯已经非常亮了，完全能满足你看清事物的需要。
