简单易制的脉冲治疗仪

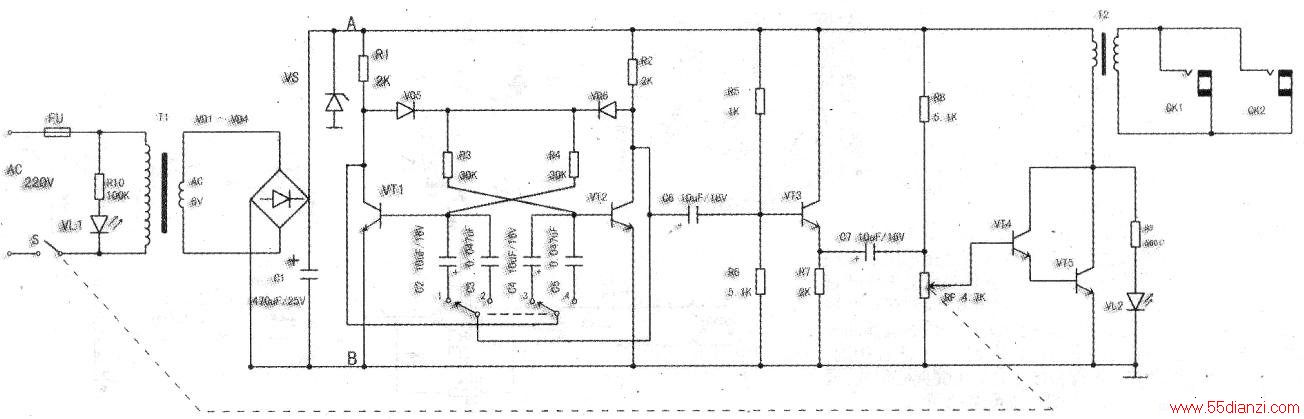

　　该简易脉冲治疗仪，电路简单、易于制作、成本较低、使用方便及时，适合家庭使用。电路图见下图所示。
　　
　　一．电路构成和工作原理
　　
　　由图可见，电路主要由：电源电路、脉冲产生电路、阻抗变换电路、功率放大和输出电路等几部分构成。
　　
　　工作原理当开关s接通时，VL1发光为220V交流电提供指示，同时220V交流电压，经Tl降压，VDl~VD4整流，CI滤波,vs稳压，得到约8V直流电压，为后级电路工作提供电源。于是由VT1、VT2及相关元件构成的无稳态多谐振荡器电路得电工作，产生脉冲信号。当开关K拨到1、3端点时，脉冲频率为2Hz左右，模拟针刺。K拨到2、4端点时，脉冲频率为500Hz左右，强刺激、镇痛。
　　
　　脉冲信号，经缓冲和阻抗变换，从VT3发射极输出，由电位器RP中心抽头取出。并控制强度，经VT4、VT5组成的复合管进行功率放大，放大后的脉冲信号，经T2升压，由CK1、CK2输出，供治疗电极使用。
　　
　　二、元件选配及制作
　　
　　该脉冲治疗仪，因为是自制，故对元件没有特殊要求。VT1~VT4用3DC6，或3DG201，VT1、VT2β≥40。要尽量配对。VT5用3DC12．或9013。电阻,R9、Rl0用1/4W碳膜电阻，其他均1/8W碳膜电阻。Cl、C2、C4、C6、C7用电解电容，C3、c5用金属膜电容,VL1用中5mm红色发光二极管，VL2用5mm发红光二极管，VD1—VD4，用IN4007整流二极管，VD5、VD6用1N4001二极管，vs用2CW56稳压二极管。K用双刀双掷拨动开关，RP用节开关电位器，CK1、CK2为φ2.5mm同芯插座。T1用次级6V,变压器（如果手中有8V稳压电流，那将省事多了，可直接接入电路A、B点，A、B左边可以去掉，但要加装8v电流指示)T2笔者是从旧烟斗牌充电式剃须刀中拆取小型变压器倒过来用，如没有这种变压器，也可用晶体管收音机的输出变压器倒过来用。但经装机试用，后者不如前者好，后者输出的强度稍差。未说明的均按图中标注数值。
　　
　　将图中除T1、VL1、V12、RP、K、CK1、CK2外所有元件装在一块13cmx5cm自制电路板上。

　　三、机壳制作及装配
　　
　　用三夹板和万能胶做的机壳，尺寸为18cmx9cmx12cm，并在机壳内连接缝处，粘贴八根加固条，待牢固后，将机壳外表面用喷漆喷两次，颜色自定，并在下图所示的前面板上，所示元件位置打孔，将元件装上固定。

　　
　　将前面板上所有元件和电路板上对应点，用细导线连接好．并接好220V电源线；将电路板固定在机壳内（平放、立放自定）。笔者是用支腿，将电路板悬空平放．这样便于通风散热。此时可插上电源，将K拨到1(2Hz档)打开RP开关，VL1、VL2应发光，慢慢转动RP，VL2应慢速闪光，说明机子工作正常，可以使用。
　　
　　为了在使用中能直观的指示强度，做一个指示刻度盘和刻度指针，见图3。其做法是：在薄纸板上，画两个同心圆，外圆直径5cm，内圆直径3cm。
　　
　　在内圆里通过圆心，画一条平行线，将上半圆1800平分9等分，即每份20度。将弧上等份点与圆心连接，并在等份点标注如图数字，开、关之间800。然后将圆从薄纸板上剪下，并在圆心开一孔，套在RP轴上，用万能胶粘贴在机壳上。
　　
　　另用薄铝皮剪一个指针，指针尾部的圆，根据使用旋钮决定，将圆的中心开孔，直径比RP轴稍大一点，将圆用A、B胶粘贴在旋钮底部，并调整指针，应指在关的位置，当旋钮转动时，指针跟随转动，起强度指示作用。最后，做一块机壳后盖，并打上通风孔，装上机壳，主机就做好了。
　　
　　四、电极头和电极片的制作
　　
　　1．电极头的制作：用一个空的护肤品塑料瓶．将盖子拧下，在盖子上用3mm钻头打三个孔，成等边三角形，孔距2cm,用中3mm短螺丝三根，分别从盖子顶部穿人孔中，并放上焊接片，用螺母拧好，将其中两个焊片短路连接，并焊上一根软导线，另一个悍片也焊上一根软导线。将塑料瓶底打一孔，将两根软导线从孔中引入瓶外，并焊上φ2.5mm同心插头，同时，将盏上三个螺丝头，用锡、焊成圆顶，将盖子拧上，电极头即做成。
　　
　　2．电极片的制作：用薄铁皮，剪成中3cm的圆片两块，每片焊上一根软导线，两根导线的另一头，焊中2.5.mm同心插头，然后用纱布将圆片分别包裹两层，电极片即做成。
　　
　　五、简易脉冲治疗仪的简单使用方法
　　
　　该简易脉冲治疗仪有两个输出插座，可供电极头及电极片对两个部位同时进行治疗，也可双人使用。
　　
　　简单操作：将K拨到1 (2Hz)，打开RP上开关S，慢慢转动RP，使VL2闪光变慢，光的颜色稍变暗，即可使用。将电极头插入CK1或CK2，用手拿着电极头，直接放在疼痛部，稍作停留，就会有刺感，如果没有刺感，说明此部位症重，穴脉尚未打通，一旦打通就有刺感，根据自己承受程度，强度自行调节，根据笔者使用经验，治疗时间每次15分钟左右，间隔二十分钟，上午两至三次、下午两至三次。
　　
　　使用电极片，需将电极片放入清水或淡盐水中浸湿，使用时，将电极片放在治疗部位，两片间距约2cm～2.5cm，蓝用棉布带包扎好。
　　
　　【特别提醒：电极片不能对称放在通过心脏的部位！！！】
