一、测试仪电路基本工作原理

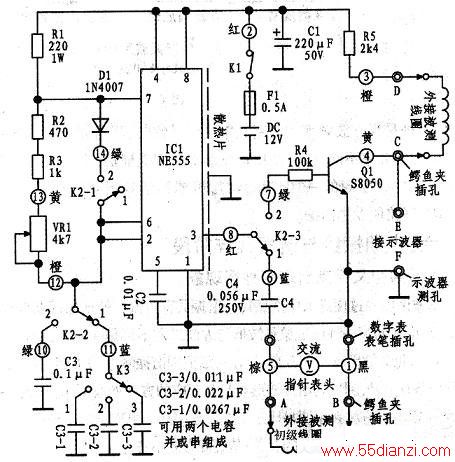

如上图所示，由时基集成电路ICl(NE555)构成频率可调的方波发生器，将K2-1、K2-2、K2-3全都置手1,K3置于3，若VR1由原点顺时针旋转到终点，IC1③脚输出方波的频率会不断地上升。在原点频率为9.31kHz,方波如波形1所示，在终点频率为33.94kHz(波形略)。随着频率升高，方波的正极性和负极性脉宽都会逐渐变窄。将K3置于2或1，频率变化范围分别为6.32kHz～19.65kHz或3.68kHz～14.76kHz。以上方波将用于“调谐法”。将K2-1、K2-2、K2-3全都置于2，若VR1由原点顺时针旋转到终点，IC1③脚输出方波经Q1倒相后再输出的方波，由于K2-1的接通使IC1⑦脚和⑥脚之间增加了一只二极管D1，方波的负极性脉宽将始终为23μs保持不变，只有正极性脉宽会随着频率升高而逐渐变窄。在原点的方波如波下形所示（在终点的方波波形略），以上方波将用于“振铃法”。
说明：显示的波幅均为峰一峰值，本文为了叙述方便简称峰值。
二、测试仪的制作

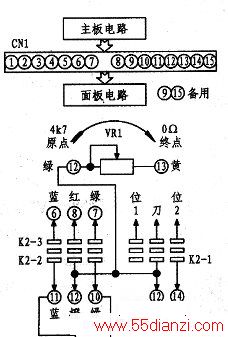

如上图所示，整机电路分为两部分，一是主板电路，主要用于安装IC1及其外围元件。电阻和电容都要经过测试，实测值要尽量接近标称值，采用12V直流稳压电源供电。在调谐法中，当回路发生谐振时能量消耗特别大，为了安全，应给IC1增加一块大散热片。二是面板电路，主要用于安装交流表头、电位器及转换开关等，其中VR1要采用优质电位器，指针表头量程应为交流0~100V。如果没有交流表头，可用直流表头改用。要在面板上安装一对数字表笔的插孔，由于电压变化范围大，最好采用自动量程的数字表。指针表头的主要作用是通过指针的摆动，来看电路的动态变化。数字表主要用来测试每个阶段和几个特征点的交流电压。两部分电路通过插件CNI连接，为便于对测试仪的检查和维修，应采用多种颜色导线连接。测试仪外壳采用铝制加灰色烤漆，在面板上安装一对电镀把手，主要是为了携带方便，同时对面板也有保护作用。
