KWZ-300型热电偶测温仪广泛用于冶金行业各炼钢厂中，配钨铼快速热电偶作电炉钢水测温之用。该热电偶测温仪由北京某厂生产，显示屏面板安装在其正面，采用4位180mmx80mm大LED显示，直观醒目，非常适合远距离观看。实际应用中，往往将其装于电炉主控室正对电炉的窗口上，以方便外面测温的炉前工观看。而室内主控人员只有经常到室外查看测温数据，以作记录。由此可见，对室内人员十分不便。

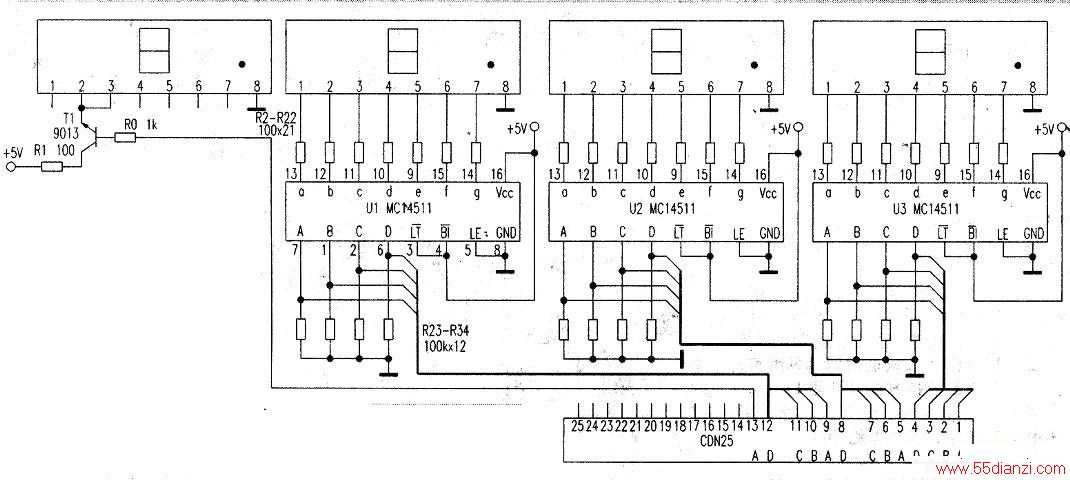

经查阅说明书，发现该测温仪有一个数据输出口CON25，提供了显示数据的同步BCD码输出，利用此BCD码输出制作了一台同步显示器，装于测温仪背面，同步显示温度数据，效果非常好，大大方便了室内主控人员，电路如附图所示。
该装置由译码：驱动、显示及电源等几部分组成，MC14511是译码驱动集成电路，其①、②、⑥、⑦脚输入BCD码，⑨．⑩脚输出7段驱动信号，可直接推动共阴极LED数码管。由于测温时千位数只可能是1，故干位采用三极管驱动数码管的“1”字笔划，可节省一块MC14511。
LED数码管型号为FR-203(C)T。
测温时，测温仪输出有效的BCD码，通过MCI4511译码，LED数码管同步显示。R2~R22为限流电阻，取100~200Ω。R23—R34为下拉电阻，取100kΩ，防止测温仪输出呈高阻时MC14511输出不稳，造成LED数码管笔划半亮，无法观看。
