操作方便的远程输电演示器

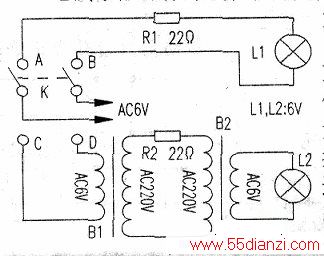

　　高中物理课本中“电能的输送”一节，其重点是研究在电能的输送中，如何减少导线的能量损耗，以便有效地利用电能。在远程输电时，提高输电电压是减少导线能量损耗的有效途径。在课堂教学中目前没有理想的输电演示器，所以自制模拟远程输电演示器，即可直观地演示提高电压，减少能量损耗这一教学重点和难点。这款远程输电演示器操作方便，对比效果明显，其演示电路如附图所示。
　　
　　使用说明：
　　
　　1．K掷于A、B端时低压输电，损耗较大，灯泡较暗。
　　
　　2．K2掷于C、D端时通)过变压器输电，损耗较小，灯泡较亮。
